Paso 8: El cableado del circuito de carga.

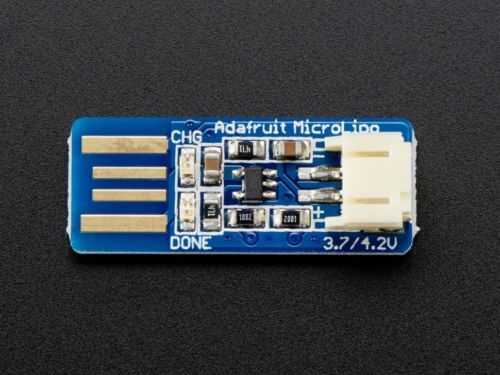

He modificado el circuito de carga un poco para ahorrar espacio. Esto formó un conector USB en un extremo (IN) y originalmente tenía un enchufe para el +-hacia fuera.
Dremel cortar la mitad de la longitud de la parte USB y quitar el conector de plástico en el otro extremo, entonces sólo y soldar estos bits en el tablero para ahorrar espacio. Esto podría no ser necesario, pero no duele (a menos que usted mezcla la polaridad).
Debido a esto cuando me refiero a la + a y + de este circuito de carga. el + es el USB mirando de lado, y la salida es lo de que quité el enchufe.
- Soldar un cable de conexión de la punta de la toma de 2,5 mm + en el circuito de carga.
- Soldar otro cable de la conexión manga (-) de la entrada del circuito de carga. No creo que dice (-) en este circuito de carga, pero se puede inferir de ella que la una no marcada (+)

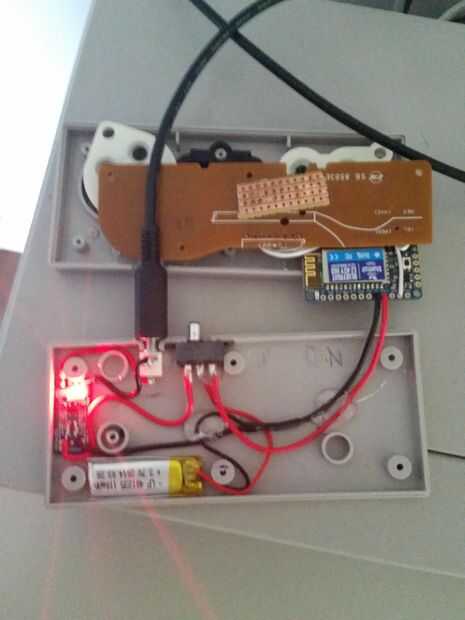

- Mueva el interruptor a la izquierda, como en la foto de arriba
- Soldar un cable desde el + de la pila (cable rojo) al centro de la ficha del interruptor.
- Soldar un cable + hacia fuera del circuito de carga a la pestaña izquierda del interruptor.
mientras que usted no necesita usar rojo para (+) y negro para (-), si su nueva electrónica puede ayudar a identificar cosas, también resulta más fácil de trabajar por la pista, especialmente cuando algunas de las partes que utilizas ya usan esta tecla de color.
Yo no puedo recalcar suficiente que usted comprobar polaridades, especialmente si eres nuevo en electrónica. La única vez que he desordenado construyendo algo fue cuando he hecho algo tonto con esto.
