Paso 11: Cableado el cable de carga.

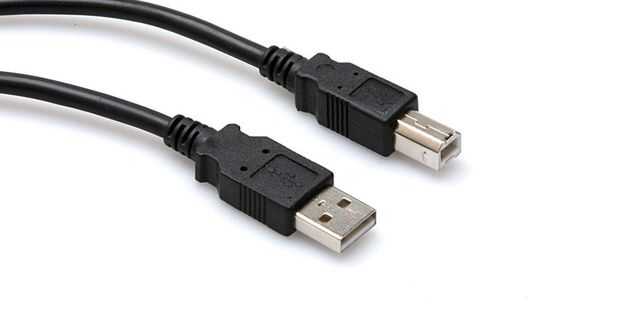

Conseguir a su donante cable USB, he utilizado un USB al cable del USB-B, pero puede usar lo que sea. un teléfono cable de carga puede ser demasiado fino para trabajar fácilmente, pero nose.

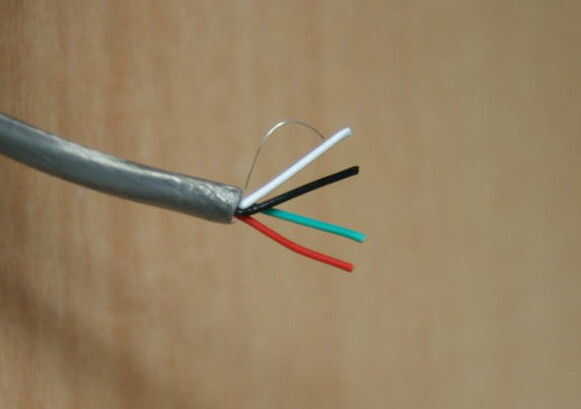

Corte el extremo del cable que no es USB-A, entonces tira el núcleo exterior, exponer algunas cosas de plata. tira hacia atrás y debe llegar a 4 cables, rojo, verde, negro y rojo.
sólo nos preocupamos por negro y rojo, así que dobla los cables blanco y verde detrás y había pegado al cuerpo del cable.

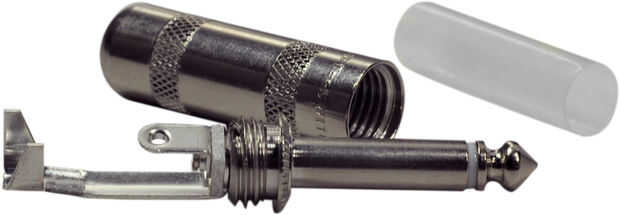

en primer lugar, a poner la tapa en el cable y luego soldar los cables a la punta de la manga. El primer par de conectores hice como este se me olvido hacer el orden correcto y sentí como un idiota cuando he tenido que desoldar y poner la tapa en.
Opcional
Sólo utilizo mi controlador con media home PC, por lo que (utilizando el botón en el EZKey) junto con el controlador abierto hacia arriba, luego poner junto.
Tener que abrir la caja a la par es un ghetto de poco, pero hay una solución.

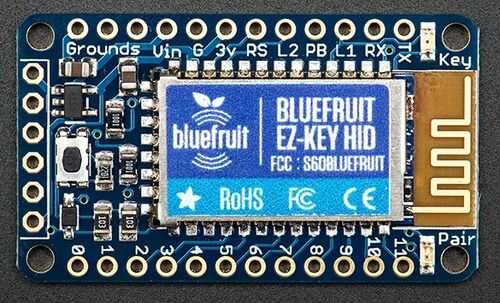

En EZKey, algunos de los agujeros de perno no utilizados son '3v' y 'PB'. PB es un disparador de sincronización, si está conectado a 3V se activará la acción de "Par" en el EZKey.

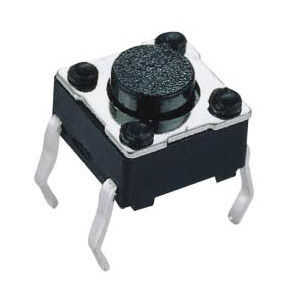

Añadir un hilo a cada uno de estos agujeros y luego soldar el otro extremo de cada cable a un interruptor momentáneo. Estos interruptores tienen 4 patas, asegúrese de que soldadura 2 de ellos que sólo están conectados cuando el interruptor es presionado.
Perfore un pequeño agujero en la parte posterior del regulador y coloque el interruptor momentáneo revés sobre él, por lo que se puede empujar el botón a través del orificio. luego pegue el interruptor en su lugar.
Asegúrese de que no te pegamento en el botón de sí mismo, o que no puede empujar correctamente.
También se podría añadir un LED externo por lo que se puede saber el estado de encendido o emparejado de la unidad, pero no he mirado en el cableado de este.
