Bloque de programación con MSP430 Launchpad (3 / 4 paso)

Paso 3: Añadir Blink bosquejo para MSP430 Launchpad

Enchufe el MSP430 Launchpad a tu puerto USB del PC.

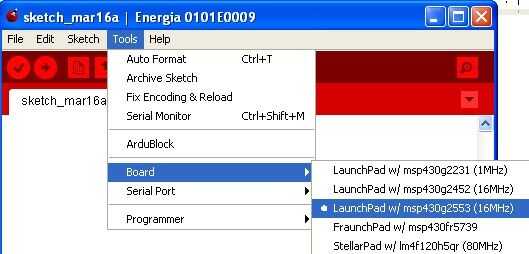

En Energia Herramientas y tabla de menú Seleccione el correspondiente chip MSP30 usas.

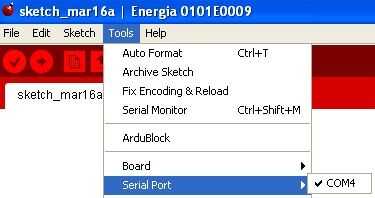

Verificar que Energia Herramientas serie Puerto está establecida en un puerto com válido. Es el puerto que debe enchufarse el MSP430 Launchpad. En mi PC mi Launchpad se enchufó a COM4.

Ahora debemos estar dispuestos a cargar programa de Ardublock para MSP430 Junta.

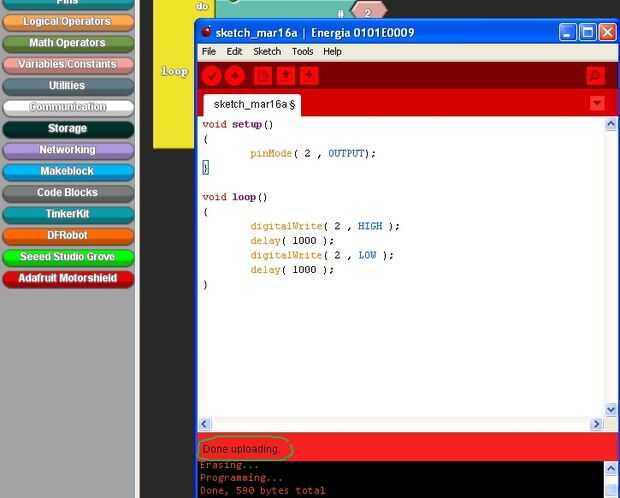

En Ardublock haga clic en el botón de "Subir a Arduino". Dice subir a Arduino desde Ardublock fue inicialmente desarrollado para Arduino.

Detrás de las escenas de que ardublock escribirá un abrir y cerrar del bosquejo a Energia y subir el código a la plataforma de MSP320.

En unos segundos el led rojo en el MSP430 Junta se debe parpadear encendido y apagado.
