Paso 4: Hacer el BlinkLED rojo y verde con el PIC12F509

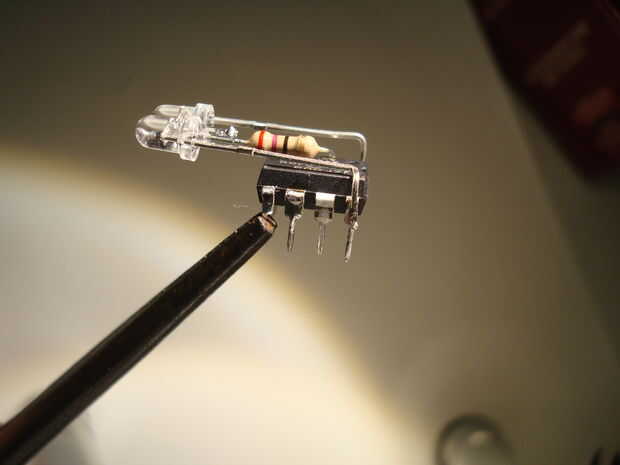

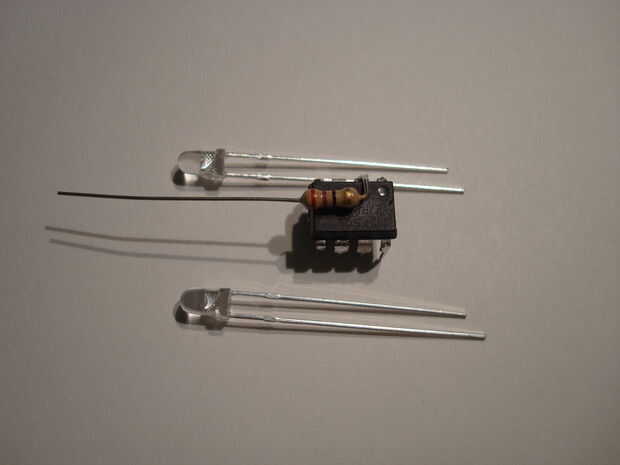

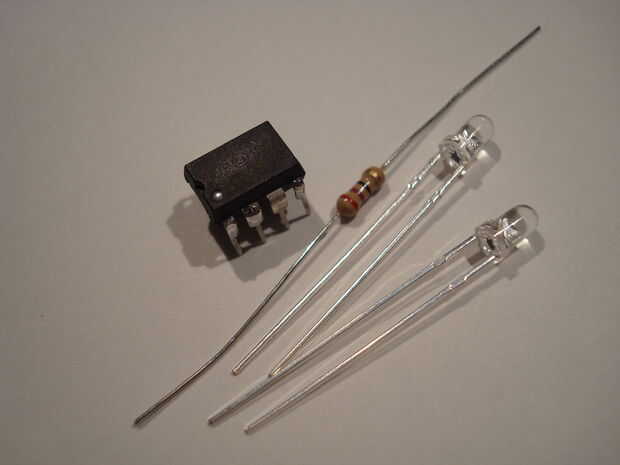

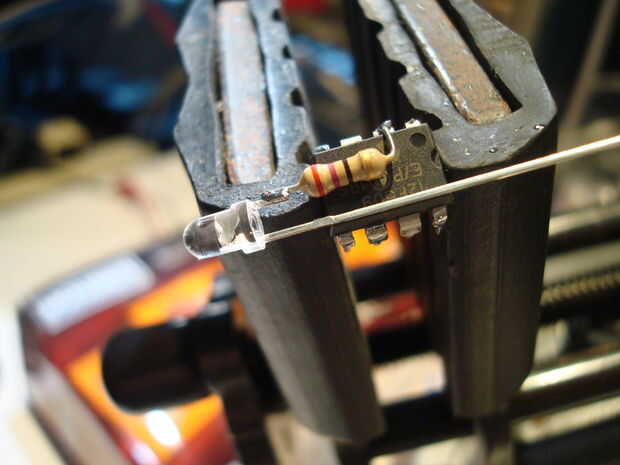

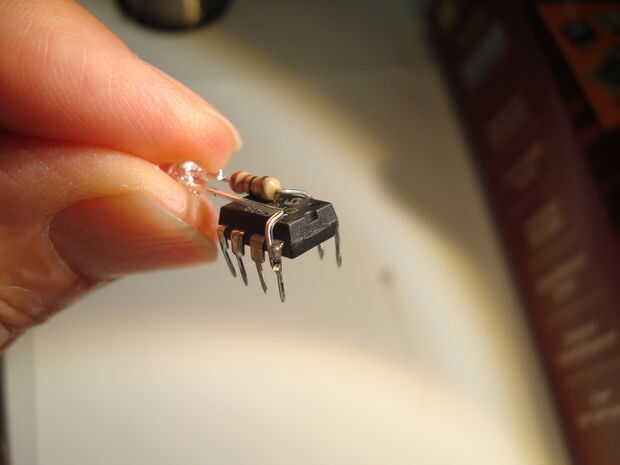

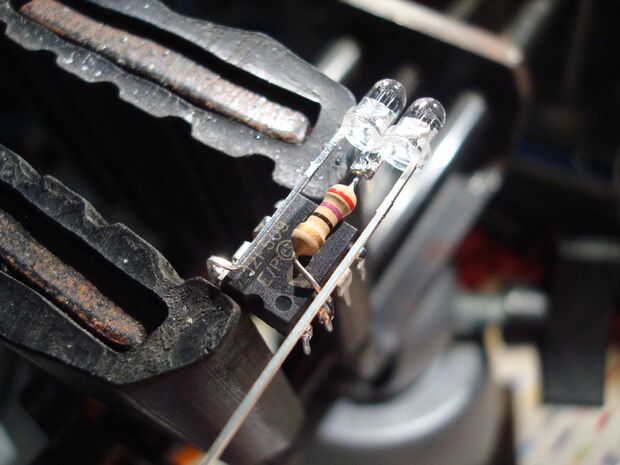

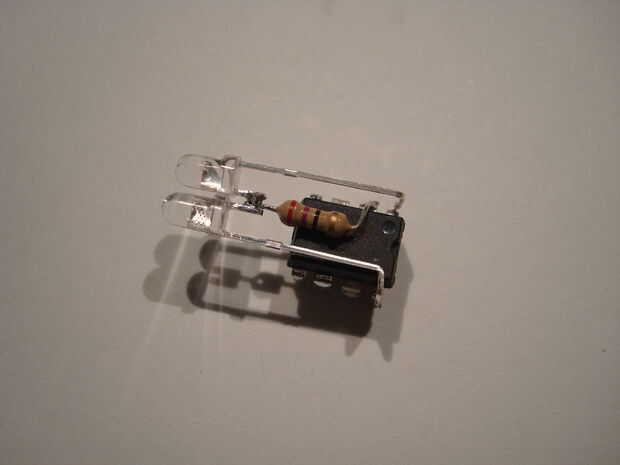

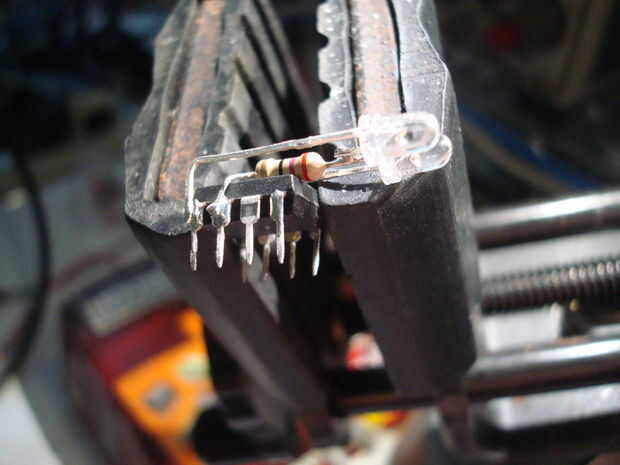

Siga estos pasos para hacer el rojo/verde BlinkLED usando el PIC12F509. Usé 3mm rojo y verdes LEDs la polaridad de los LEDs es importante así que seguir los pasos cuidadosamente.
Porque los dos LED están conectados eléctricamente a través de la fuente de energía, ellos ambos iluminará simultáneamente si el voltaje es demasiado alto. La tensión de corriente depende de los LEDs que uso. Si esto ocurre, utilice una tensión de alimentación inferior. Para mi BlinkLEDs una tensión de entre 3.2 y 4.5 voltios funcionó muy bien.
Aquí está mi código. El tiempo de la BlinkLED es de color rojo o verde se determina por la función al azar.
' INICIALIZACIÓN DE PROGRAMA +++
' Led verde lado comp rojo conducido lado no comp
' Constante verde, parpadear grn/rojo a rojo, y luego de nuevo
ALTO LED» led montado en lado no comp
'MAIN PROGRAM +++++++++++++++++++++++++++++++++++++++++
Principal:
ALEATORIO de espera
' Pausa y % 000011111000 ' rápido
' Pausa y % 001111100000 ' medio
' Pausa y % 111110000000 ' lento
PAUSA y % 1111100000000 ' muy lento
' Pausa y % 1110000000000 ' muy lento, menos variación
TOGGLE LED
PAUSE 50
TOGGLE LED
PAUSE 50
TOGGLE LED
PAUSE 50
TOGGLE LED
PAUSE 50
TOGGLE LED
PAUSE 50
TOGGLE LED
PAUSE 50
TOGGLE LED
GOTO principal
FINAL
' ### FIN DEL PROGRAMA ###
¡Que te diviertas!
