Paso 1: Circuitos y piezas
En los próximos pasos se puede ver cómo grabado al agua fuerte la placa. Usted puede optar por pedir una placa de circuito impreso OSHpark o puede extraerse su propia placa de circuito como se muestra en los siguientes pasos.
Circuito de OSHPark. ~ $8 por la Junta
o hacer su propio tablero usando:
-cobre revestido tablero de Radio Shack
-Solución de reactivo PCB de Radio Shack
Aquí están los componentes electrónicos. Hice una lista de materiales a través de Mouser. El costo total es de $6,88
- Qty(1) Super condensador 2.5V, 10F. Mouser
- Qty(1) Attiny85, DIP. Mouser
- Qty(1) zócalo de dip de 8 pines. perro ratonero o Radio Shack
- transistores NPN de la a-92 de Qty(2). Mouser
- Qty(1) 1K resistencias 0805. Mouser
- Qty(1) 10K resistencias 0805. Mouser
- Qty(2) 100K resistencias 0805. Mouser
- Qty(1) condensador de 22pF 0805. Mouser
- Qty(2) MOSFET de canal n SMD. r de ratón
- Qty(1) zenner diodo 2.4v smd. Mouser
- Qty(1) diodo smd. Mouser
A continuación puede que necesite estas partes:
Panel Solar de Adafruit redondo, $2,95
Molde de epoxy , de golpecito plástico, $11,95

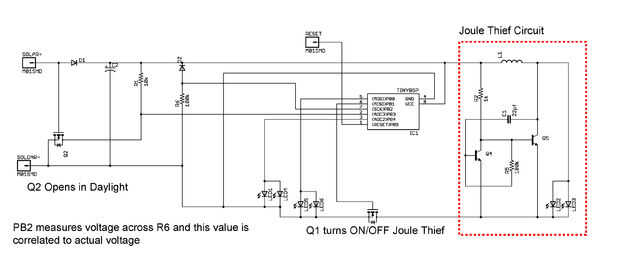

Otras notas esquemáticas
+---\/----+
RESET 1| |5 VCC
A3 PB3 2| |6 PB2 A1 (SCK)
A2 PB4 3| |7 PB1 PWM (MISO)
GND 4| |8 PB0 PWM (MOSI)
+--------+
CapVoltage (PB2) está detectando la tensión entre el Diodo zener y una resistencia de 100K. Manualmente me mide el voltaje en el condensador estupendo y en la resistencia de 100K y calcula al ADC (@ pin PB2, capVoltage)
Esto es necesario para las pruebas como el attiny85 no tiene un Serial Monitor para decirle lo que es lectura ***
Esta es una tabla abreviada de mediciones:
Capacitor(V) 100k(V) Estimado ADC
1.1V 0.26v 0.26/1.1 * 1023 = > 242
2.03V 1.01v 1.01/2.03 * 1023 = > 509
2.49v 1.42v 1.42/2.49 * 1023 = > 583
Esto funciona porque el voltaje zenner fugas de corriente dependiendo de la tensión del condensador estupendo donde como la 100 k resistencia dibuja actual a una tasa predecible. En lugar de usar el voltaje de ruptura tradicional de zenner (2.4V especificado) estoy usando el hecho de que el diodo drena mucha corriente (incluso por debajo de 2,4 v!) ... esto sucede en algo de manera predecible (por la tabla anterior).
Debe meditar en esto por un tiempo.
PB3 entrada digital drena a tierra cuando la luz del día no es lo suficientemente fuerte como para abrir la puerta del mosfet (Q2). Este funciona muy bien como solar células mantendrán relativamente alto voltaje con ninguna corriente y poca luz. Tiene que ser tono negro para el mosfet de drenaje PB3!
