Paso 3: Usar el escudo de Itead BLE (y otros dispositivos HM-10)

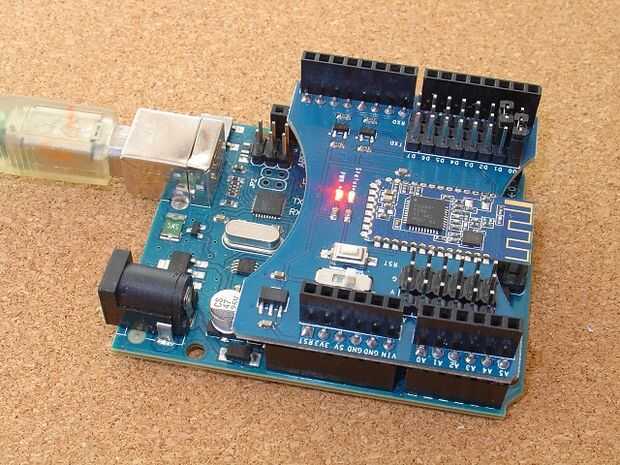

BLE de Itead escudo es el escudo BLE más simple utilizar. Proporciona comandos para configurarlo y simplemente funciona como una serie al puente de BLE.
Configurar el protector de Itead BLE.
En este tutorial utilizamos un Arduino UNO como el tablero bajo. Se necesitan sólo dos cosas para el escudo de Itead BLE para configurar su hardware para su uso. No hay comandos AT son necesidad.

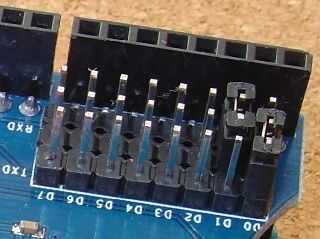

i) establecer los enlaces de TX RX como se muestra arriba, D0 ligado al lado del TX y D1 vinculados al lado de RX

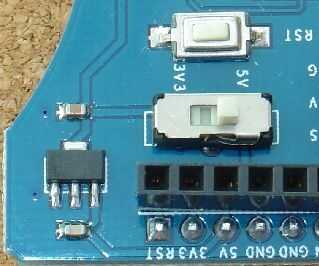

II) Serie 5V interruptor de 3V a 5V, ya que la ONU es un tablero de 5V
Eso es todo! Ahora saque el escudo BLE la ONU al programa.
En el pfodDesignerV2 Seleccione el botón de generar código para el menú que ha diseñado (ver el diseño de un menú personalizado para el Arduino Led encender y apagar tiene instrucciones paso a paso). Para generar el código, seleccione el submenú Bluetooth Low Energy, Itead BLE escudo.

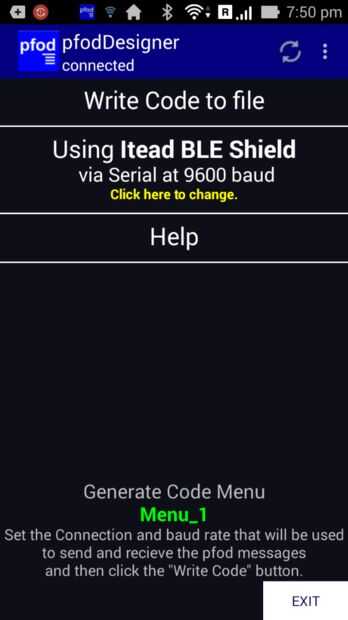

Para el escudo de Itead BLE, una conexión serie a 9600 baudios está configurado desde el escudo de Itead BLE, tal como se establece anteriormente, solo se conecta a la Tx/Rx de conexión en serie de Uno. Haga clic en "Código escritura al archivo" para generar el código y escribir en el archivo pfodDesignerV2.txt.

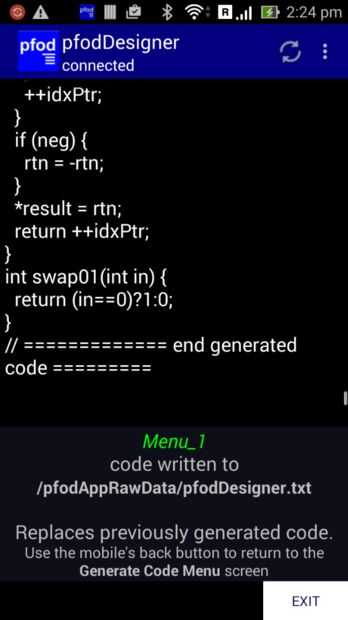

Después transferir el archivo de /pfodAppRawData/pfodDesignerV2.txt desde tu móvil al ordenador como se describe en el diseño de un menú personalizado para el Arduino Led encender y apagar. Copie y pegue el código en el IDE de Arduino y programa de la Junta de la ONU. Aquí está el bosquejo terminado,Itead_BLE_led_control.ino
Recuerda quitar el escudo de Itead BLE antes de programar UNO, como el escudo de Itead BLE está conectado el el mismo pasadores (D0 y D1) como el USB.
Escudo de Itead BLE pfodApp en y abierto de nuevo y crear una conexión de BLE para él, como se describe en pfodAppForAndroidGettingStarted.pdf. Luego conecte, y pfodApp se mostrará el menú que ha diseñado y le permite controlar el LED en la placa Arduino Uno.

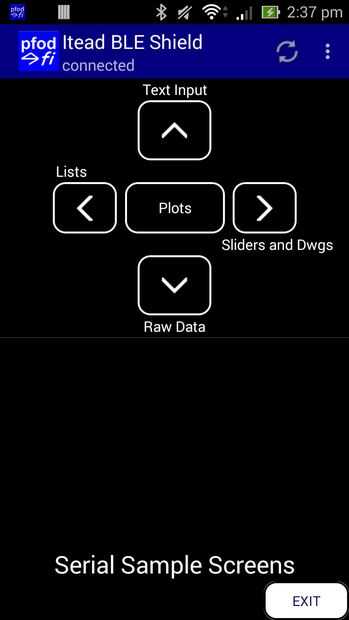

Pantallas de muestra

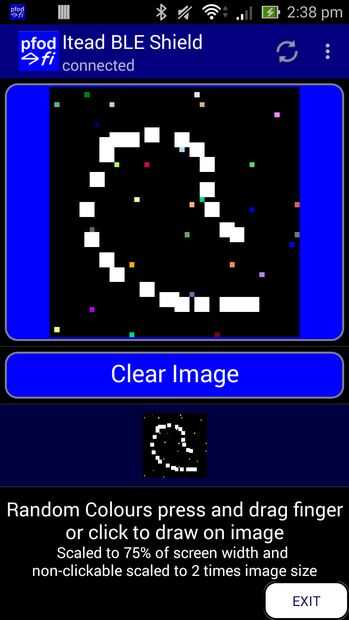

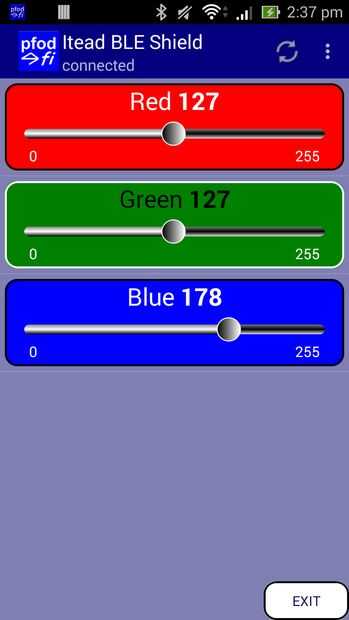

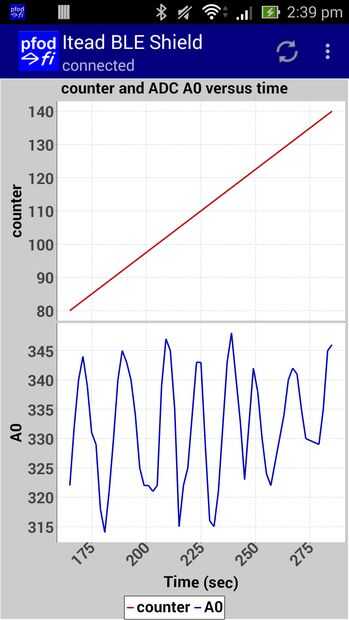

El pfodDesignerV2 sólo admite un subconjunto de las pantallas es compatible con ese pfodApp. Para una lista completa vea pfodSpecification.pdf. El bosquejo SampleScreensSerial.ino ofrece ejemplos de varias pantallas, trazado y registro de datos. La mayoría de las pantallas no tienen ningún formato para los mensajes claros y sencillos de mantener. El selector de color en deslizadores es una excepción. Puede añadir sus propios colores y estilos de fuente, utilizando el pfodDesignerV2 como una guía. Ver también la aplicación de pfodDemo para otros ejemplos.
