Biometría Vascular portal - ¿por qué las venas? (4 / 7 paso)

Paso 4: Construir el recinto

En este paso, a construir un recinto para albergar los componentes de la imagen. Porque la cámara Pi NoIR es de foco fijo, la altura es la dimensión más importante para mantener constante que garantiza una imagen nítida de la vena. El diseño del resto de la caja puede ser alterado sin efecto. Porque estamos usando un filtro de luz visible, no es importante para el cuadro de cerrar completamente, incluso si el sistema está destinado a ser utilizado en ambientes con amplia luz visible.

Materiales

  • Filtro de luz visible, comprado en PeauProductions
  • 18 "x 24" hoja de 1/8" espesor duron
  • 11 "x 17" lámina de acrílico grueso de 0,10"
  • tacos de madera de 3/4"
  • papel de difusor (bastará con cualquier papel de calco)
  • Botón
  • Velcro

Pasos

  1. Descargar el. Archivos AI para las piezas laser cortado aquí y laser-corte las piezas de Duron (excepto el archivo que dice utilizar acrílico)

    1. Tenga en cuenta que quizás tenga que editar para el cortador del laser. Utilizamos un VLS Universal 60 4.60 de W, pero estos materiales deben ser cortado en láser por cualquier cosa.

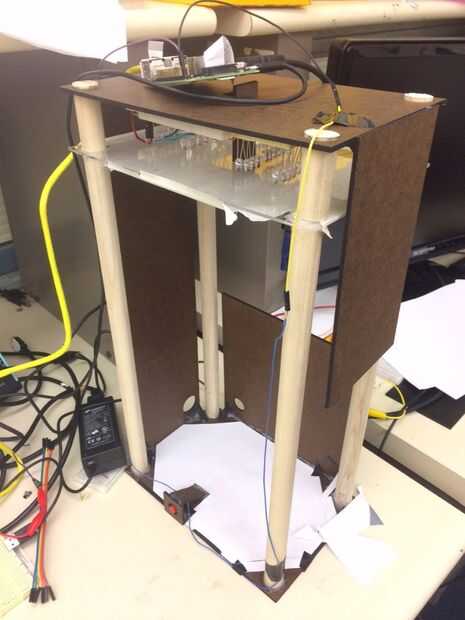

  2. Montar el cuadro, como en la imagen.
    1. Cortar los tacos a la longitud correcta y luego cortar para separar la mitad superior de la caja (sobre el papel de difusor) de la parte inferior la mitad (por debajo del papel de difusor), como en esta imagen.

    2. Construir el cuadro de fricción de ajuste de los tacos en la pieza superior de Duron, luego agregar el pegamento según sea necesario para mantener en su lugar.

    3. Pegue el papel de difusor con cinta a una pieza adecuada de corte de acrílico.

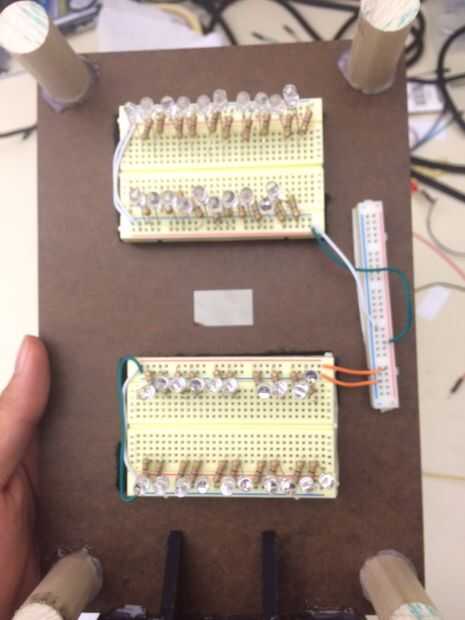

    4. Use Velcro para fijar el breadboards con los LEDs de IR a la parte inferior de la pieza superior.

  3. Montar el soporte de la cámara, como en la imagen.

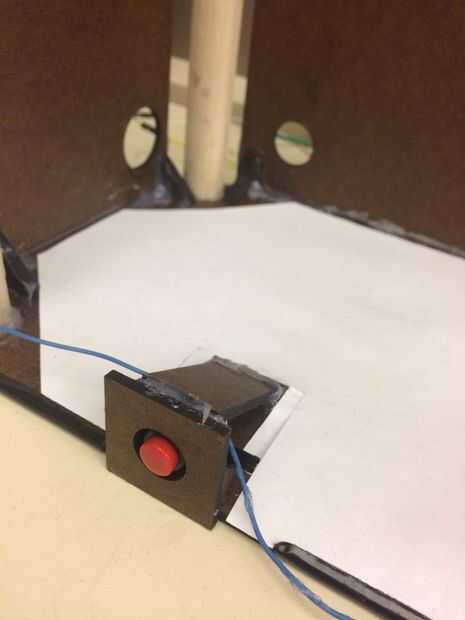

  4. Montar la parte del botón, como en esta imagen, usando triángulos para mantener en su lugar.
  5. Conecte un cable del botón en Pin 7 (GPIO4) frambuesa Pi y el otro en Pin 2 (VDD).
  6. Conjunto frambuesa Pi sobre la pieza superior.
  7. Coloque una sola hoja de papel blanco para cubrir la parte inferior de la caja, como en la imagen. Esto es importante para permitir la sustracción de fondo en el software.
