Bicicleta rebelde luz de bandolera (2 / 7 paso)

Paso 2: La electrónica

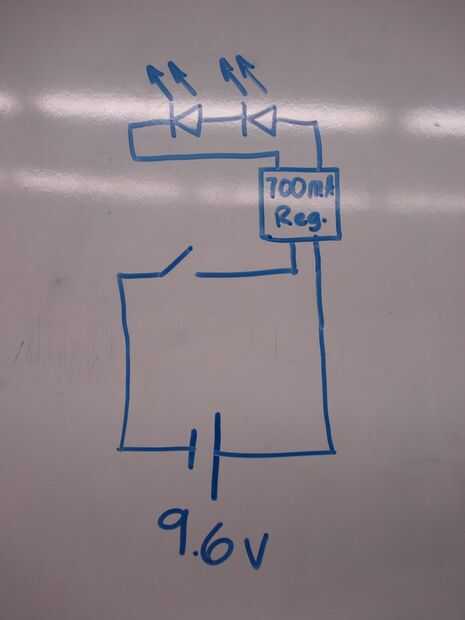

La electrónica para este proyecto fueron algo simple calcular hacia fuera, como se puede ver por el diagrama. Empezamos con 8 1.2v Ni-Mh baterías que nos 9.6v. Todos los reguladores actuales que he usado tienen lo que el PDF se refiere como "margen 2v" que básicamente significa que el regulador come 2v, así que usted puede restar de lo que reciben tus LEDs. Así, las gotas de 9.6v hasta 7.6v debido al regulador, y porque son nuestros LEDs en serie dividir ese valor por 2. Esto nos da unos 3.8v @ 700mA por LED, que es bastante cercano al valor sugerido de 3, 4V @ 700mA. Espero que esto aclara cualquier confusión que nadie tenía acerca de la electrónica en el sistema.
