Simple recambio LED bombilla bicicleta delantero luz

Quería sustituir la bombilla vieja ineficiente en mi luz delantera de bicicleta con un circuito de LED simple y seguir utilizando mi Dinamo para poder.

Mientras que la mayoría dinamos de bicicleta tienen algo parecido a 6V, 3W escrito en ellas, no es totalmente cierto. Su producción se limita generalmente a 500mA en cualquier voltaje que podría ser. Esto los hace ideal para usar con LEDs. Lo único que necesitamos es un circuito de LED que no le importa quemar 500mA en cualquier voltaje que sea ;)

Materiales utilizados:

-2 piezas de x del cable para conectar nuestro circuito a la toma del bulbo.

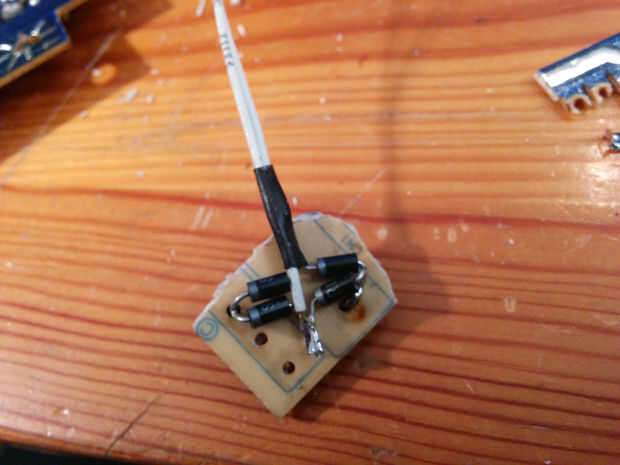

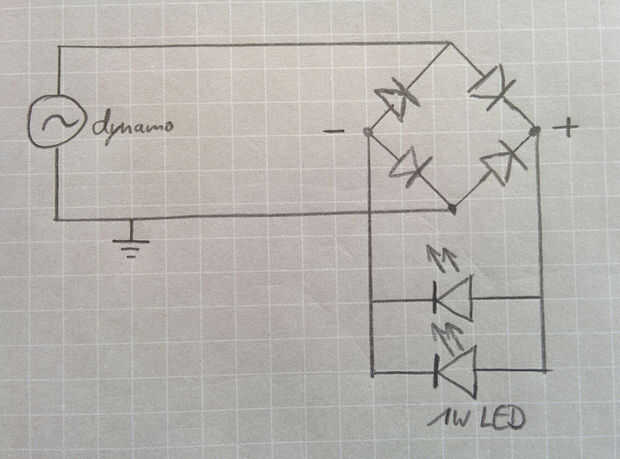

-4 x diodos, lo suficientemente fuertes como para llevar a cabo 500mA cada

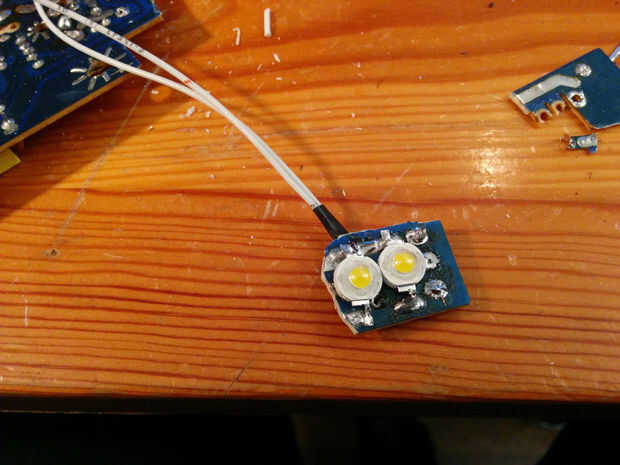

-2 x LEDs de 1W (si 330mA)- pero se puede utilizar cualquier combinación que es capaz de llevar a cabo 500mA.

-PCB para la conducción de calor y estabilidad. He utilizado un trozo de PCB de una fuente de alimentación ATX rota

Indicaciones:

-Soldar todo entre sí y fijar a la bicicleta.

-Disfrutar de más luz y menos pedalear!

Yo he usado este circuito por más de 4 meses y todavía funciona perfectamente bien.

Bono:
Si utiliza LEDs blancos cálidos parece había todavía uso una bombilla, que es manera más brillante.

Experimento de nivel siguiente:
Probablemente podría caer los diodos de rectificador y utilizar LEDs en su lugar (2 paralelas en cada dirección). No estoy seguro si la periódica operación inversa dañará el LED. Probarlo y darme vuestra opinión si te gusta ;)
