Grips están conectados al bloque principal con cables de tres hilos con un conector de 3,5 mm en la punta.
Lista de materiales (BOM):

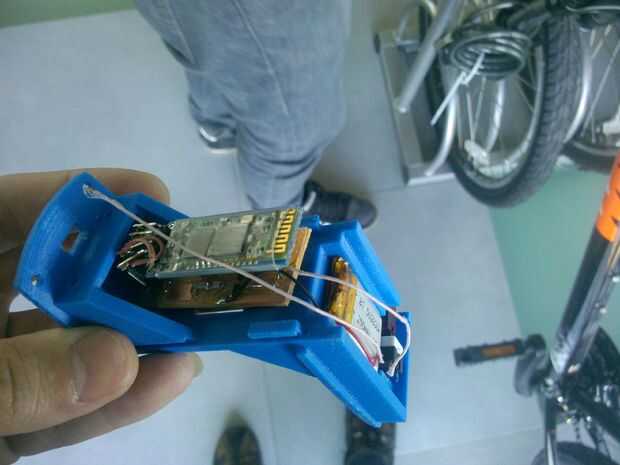

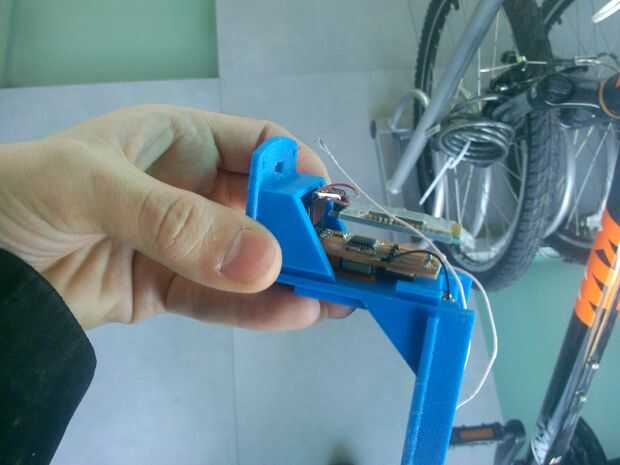

Bloque principal:
1 x protector superior (impresión 3D)
1 x bloque principal sótano (impreso en 3D)

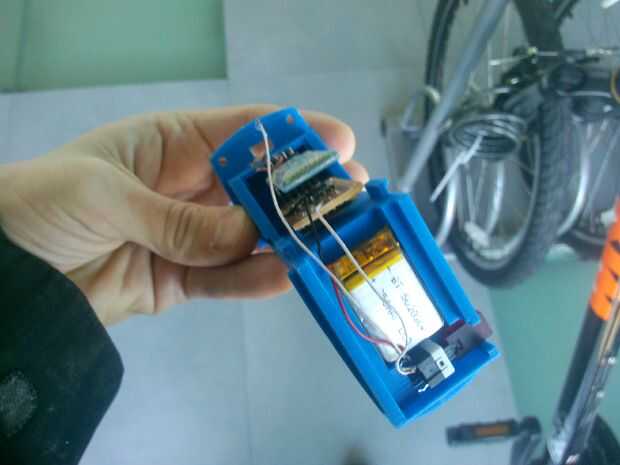

1 x batería (Li-Po 3.7V, 250 mA * h a 450 mA * h)
interruptor de empuje de x 1 (PB-22 o similares)
1 x cargador de litio de SparkFun y aumentador de presión (11231 Sparkfun PRT o similares)
1 x Bluetooth módem (HC-06 o BlueSMiRF) - preferiblemente con huella de 6 pines

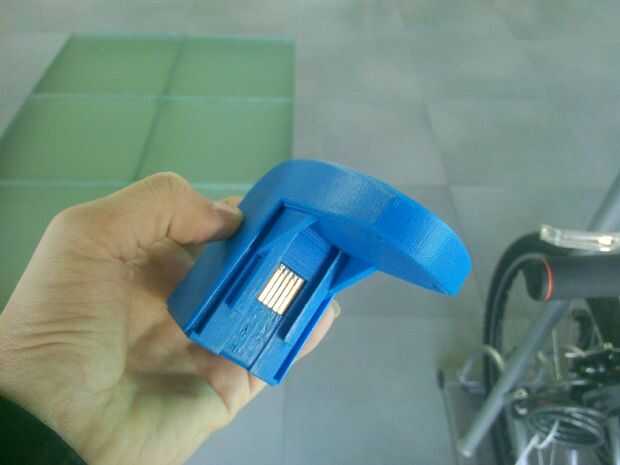

1 x conector junta con conector macho de 5 pines
1 x placa principal (grabado o grabado)
con
1 x Atmel AtMega32-AU
oscilador de 1 x 16 MHz (se puede reducir a 4 MHz sin problemas, pero intermitente requiere 16 MHz)
1 x 6 Pin macho (paso de 0,1")
1 x 5 Pin hembra (0,1")
4 x NDS355 MOSFET (SOT323 viviendas)
1 x 0.1 μF condensador (SMD 1206)
1 x 10 KOhm resistencia (SMD 1206)

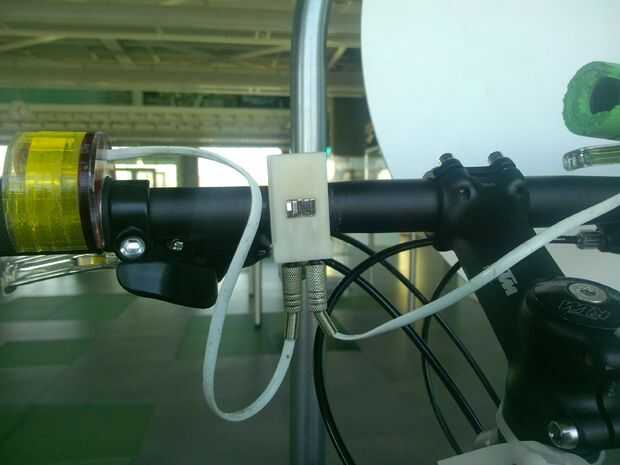

Montaje del manillar:
1 x Clip inferior (impreso en 3D)
1 x Clip superior (impresión 3D)
1 x M5 tuerca
1 x M5x10 tornillo
1 x Clip Board (grabado o grabado)
con
2 x 3.5m m Gato tomas
5 x Phosphored dedos de bronce (0,05" amplia)

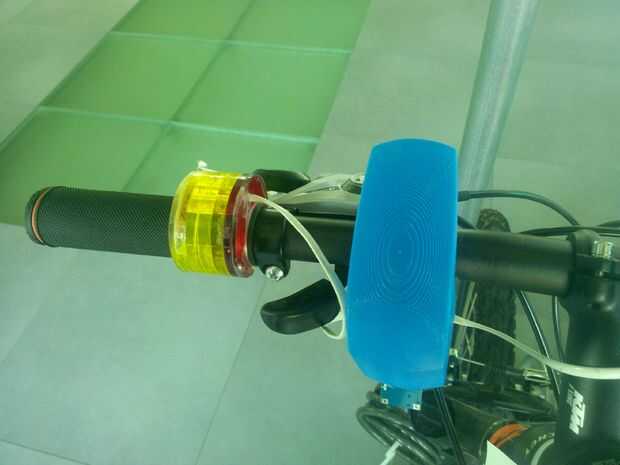

Grips (2):
formadores de acrílico de 5 x 6mm
cable de tres hilos de 1 x 1 pie
1 x 3,5 mm Jack
1 x PCB con
2 x LEDs (rojo o blanco brillante trabajo el mejor)
resistencias de Ohm 2 x 100
El proyecto fue apoyado en gran parte por Fablab77 (FabLab en MIS & S, Moscú) y Skoltech (Skolkovo Institute of Technology).
