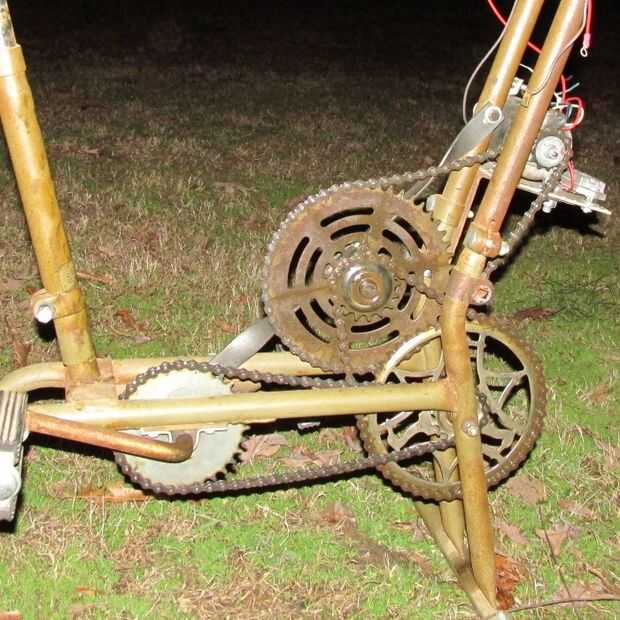

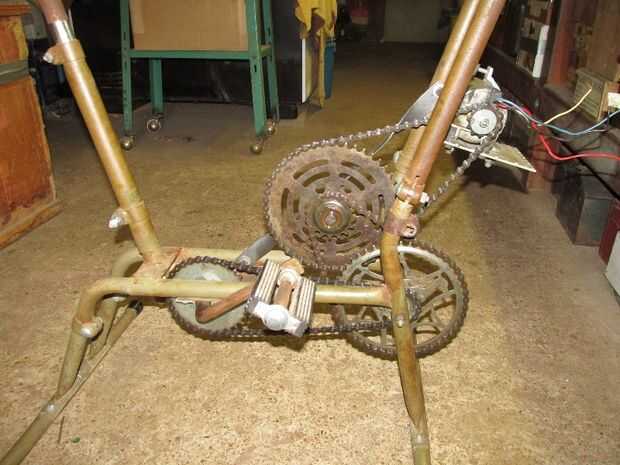

Paso 1: Construir la impulsión de cadena
Pensé acerca del uso de correas y poleas y poleas necesitan tensión para evitar deslizamiento. Esta tensión crea una resistencia que tiene que superarse. Las cadenas no requieren tensión y por lo tanto son ligeramente más eficientes, pero son un poco ruidosos.

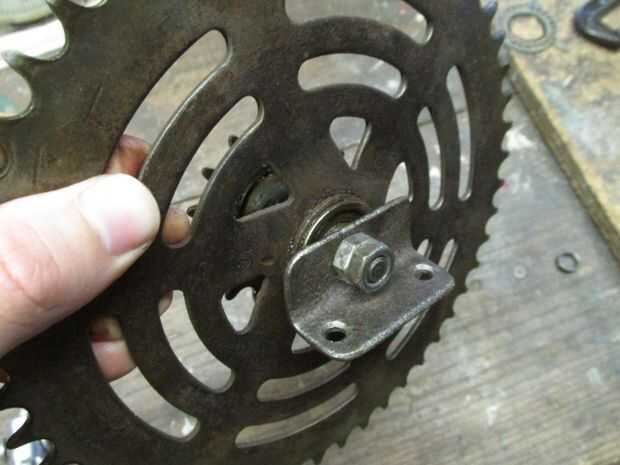

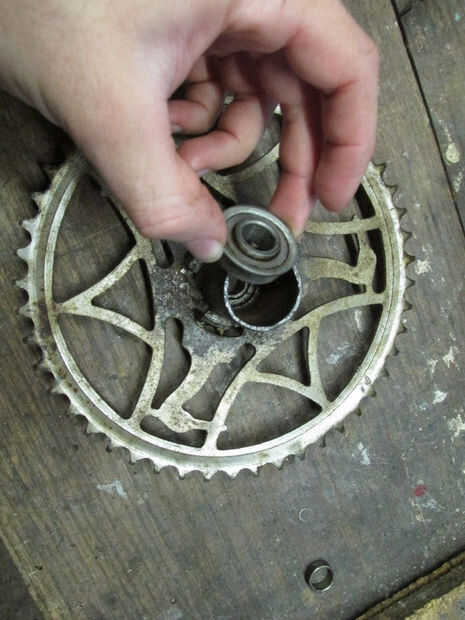

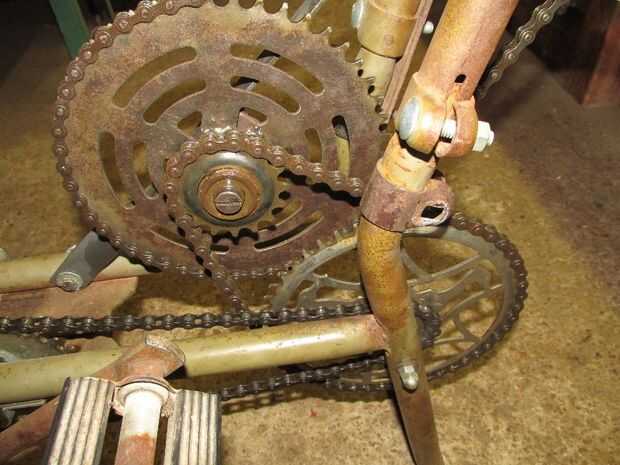

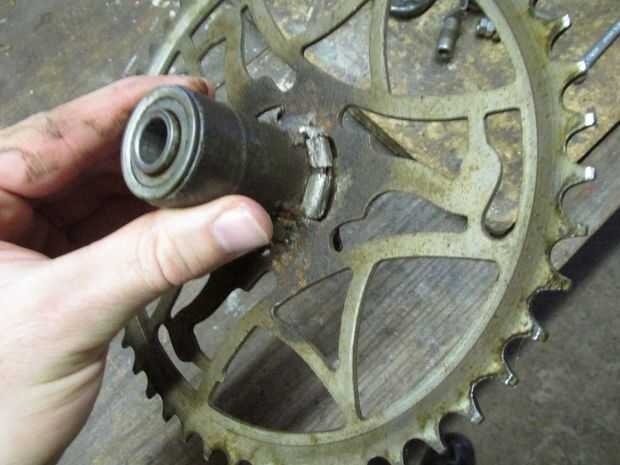

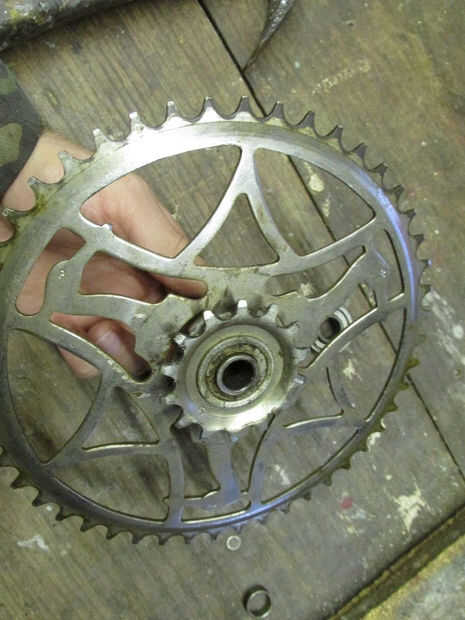

Las partes móviles críticas son los dos juegos de ruedas dentadas; cada juego es un piñón grande conectado a un poco una gira juntos en el mismo eje. Para hacerlas, soldó con autógena los piñones en piezas cortas de tubo de acero. El tubo tiene sólo el derecho de diámetro interior para permitir que los rodamientos en los extremos. Luego se deslice todo el conjunto sobre un eje fijo que se une al marco de la bicicleta de ejercicio. Cuando los conjuntos de montaje, recuerde que montar sus partes móviles sobre placas con ranuras en ellos es un verdadero lujo. Le permite hacer ajustes finos en la tensión de sus cadenas. Muy pequeñas diferencias en la distancia entre dos ruedas dentadas pueden hacer una gran diferencia en la tensión de la cadena que se ejecuta en ellos. La diferencia entre una cadena floja y una cadena que es demasiado apretada para ejecutar puede ser menor de un octavo de pulgada.

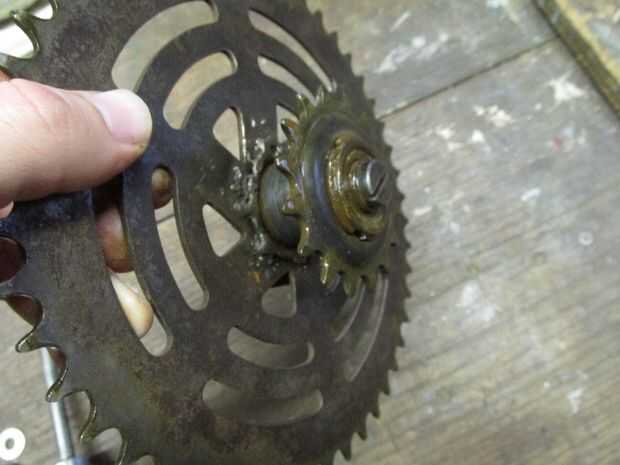

Si opta por soldar con autógena los piñones a la tubería, ten cuidado el calor puede deformar los piñones, especialmente los grandes. Esto me pasó y tuve a mi piso nuevo; era un dolor real. Utilicé un soldador del palillo, pero soldadura u otras técnicas de la soldadura podrían causar menos deformaciones y ahorrarte algunos dolores de cabeza. También, algunos de los piñones de acero pequeña con que trabajé fueron endurecidos o templaron de acero, y no podía presentar o perforar sobre ellos! Calentarlos hasta que brillen al rojo vivo y después les enfriamiento lentamente deben hacer perder los estribos y hacerlos lo suficientemente suave como para máquina.
Usted puede encontrar la relación de transmisión de un conjunto de ruedas dentadas, incluso antes de que pongas en un sistema de unidades como la mía. Sólo contar el número de dientes de cada piñón. Dicen que va a ejecutar una cadena alrededor de dos piñones, uno con 8 dientes y otro con 32. El cociente de las dos ruedas dentadas es 8:32, que podemos simplificar a 1:4. Esto significa que cada vez que el piñón de 32 dientes hace una revolución completa, el de 8 dientes que cuatro.
Las cadenas son de bicicletas antiguas, y he tenido que ajustar su longitud para adaptarse a mis necesidades. Normalmente todos los links son lo mismo excepto por un especial vínculo que une a los dos extremos de la cadena juntos, convirtiéndolo en un bucle. Estos enlaces especiales se llaman enlaces principal. Debe ser obtenibles de tiendas de bicicletas, pero realmente no sé porque no vivo cerca de uno. Tuve que hacer con lo que tenía: piezas de eslabones de la cadena había desmontado junto con pequeños trozos de barra para unir las piezas de acero. Rescatado las cadenas que están muy oxidados y tienen muchos links congeladas pueden seguir utilizándose si se remojan en aceite penetrante. Después del remojo, manipular cada enlace hacia adelante y hacia atrás para liberar para arriba. Tenga en cuenta que una cadena oxidada puede alargar significativamente una vez que se utilice, como una pequeña cantidad de moho es tierra de entre cada uno de los enlaces!
