Bicicleta Chopper de presupuesto (6 / 17 paso)

Paso 6: Construir la horquilla (parte 2)

Bien, ahora tenemos nuestros dos tenedor tubos que se sueldan con autógena para el tubo de dirección / corona.

A continuación necesitamos hacer una placa superior que se fije todo juntos.

Nuevamente usaremos la plantilla de cartón que hicimos anteriormente para cortar una forma en chapa de acero.

Ahora tenemos que marcar en la hoja de acero de los centros de las dos horquillas y el perno del vástago.

Estoy usando pernos de 10mm por lo taladré agujeros de 15mm en los centros de horquilla y sobre 10mm de agujero para el perno del vástago. No importa si los agujeros son más grandes que los tornillos, usaremos arandelas cuando estamos Ensámblela.

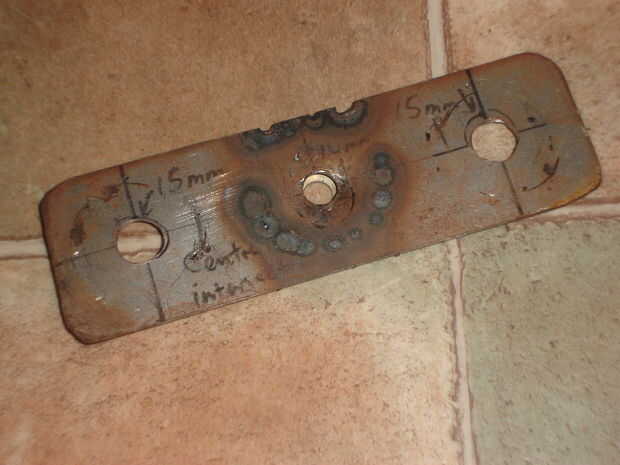

Cuadro 1 muestra la placa superior perforada.

Cuadro 2 muestra la placa atornillada a la parte superior de la horquilla. (Ignorar la abrazadera que sujeta el perno - analizaremos más adelante)

Resumen - ahora hemos construido nuestros tenedores. Nuestros tubos están soldados a la placa base, que a su vez se suelda con autógena a la corona de la horquilla. Hemos hecho una placa superior y demostrado cabe aceptar empernando todos juntos.

El cuadro 3 demuestra la bicicleta montada con nuestros tenedores. Bueno, las horquillas look OK, pero vamos a tener que modificar seriamente el marco para que sea manejable.

Siguiente paso - el marco.
