Tripod Quick Release plate (QRP)

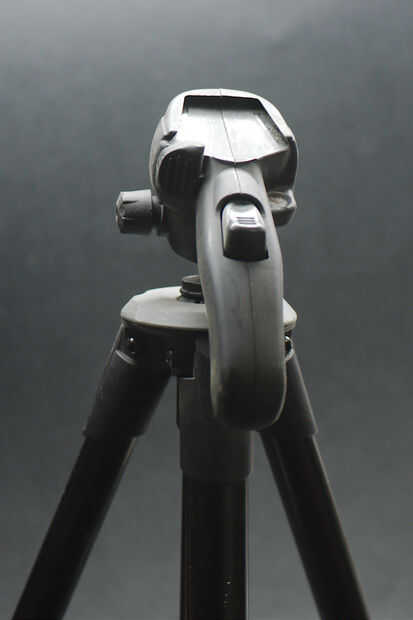

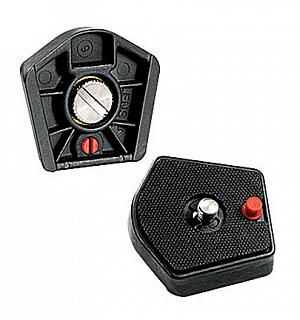

Hace poco perdí la placa de liberación rápida para mi Manfrotto 785B (modo) trípode. No he podido encontrar en mi centro de servicio local de Manfrotto. Así que decidí hacer uno temporal - hasta que un reemplazo. Esta es una pequeña guía sobre cómo hacer este plato.

Materiales necesarios:

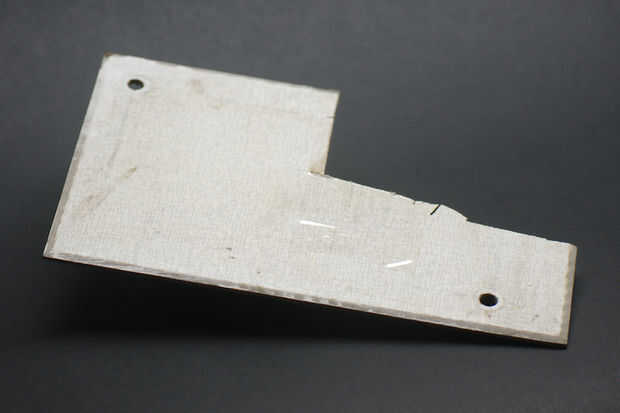

1. trozo de baquelita / Hylam hoja (uno utilizado en placas de cara de cuadro de tipo antiguo)

2. una pieza de la bicicleta / bicicleta de tubo de goma

3. un tornillo / perno adecuado para el montaje de la cámara en el trípode. (su tamaño y la longitud deben ser según su necesidad)

4. tuerca tamaño pequeño pernos para unir dos piezas de hoja hylam. (contador de hundida la cabeza)

5. epoxi adhesivo (como Araldite), General adhesivo (como fevibond)

Herramientas necesarias:

No es muy necesario. Una pequeña máquina de sierra para metales, archivo y taladro.

Proceso de:

Te ofrezco una idea general de llevar a cabo esta tarea. El plato de liberación rápida de reemplazo debe ser hecho usando la hoja hylam. La hoja es lo suficientemente delgado para deslizarse en la ranura para trípode y bastante fuerte para soportar una DSLR con lentes de luz. Sin embargo, no es lo suficientemente grueso como para poner un tornillo de montaje de cámara. Así que tenemos dos capas de la hoja, junto con un adhesivo en condiciones de servidumbre y atornillados entre sí para la fuerza adicional. Llamo a las dos piezas como la pieza más baja y la pieza superior.

Obtener las dimensiones y la forma:

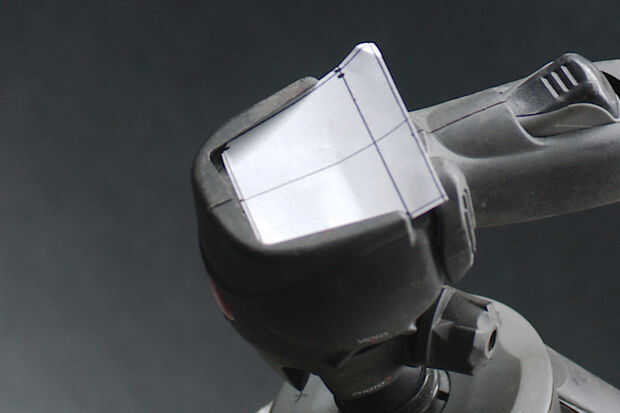

Aproximada de las dimensiones y forma de la placa deslizando un papel fino en la ranura para trípode y el tamaño de la marca. Ajustar el tamaño del papel con unas tijeras hasta alcanzar las dimensiones finales. (foto 4).

Fabricación de la pieza inferior:

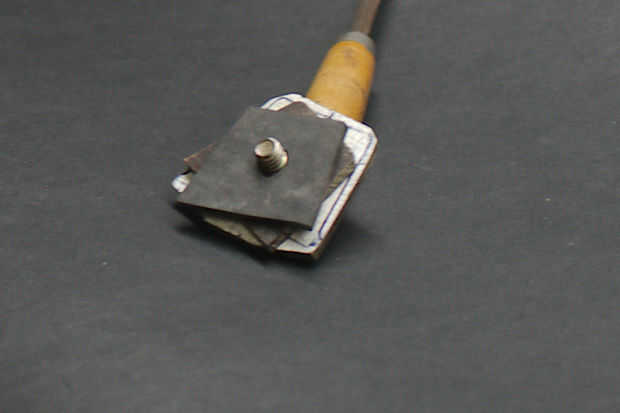

Ahora corte un pedazo de hoja hylam en la forma requerida basada en esta pieza. Se trata de nuestra pieza hylam inferior. Me fijo el papel de la hoja y cortar con una sierra pequeña. (Cortarlo un poco más grandes que nos podemos presentar al tamaño requerido.) Ajustar la forma y dimensiones de presentación y tratando de encajar la pieza en la ranura, hasta que se desliza sin esfuerzo en. Tenga en cuenta que no debe haber ningún juego, y la pieza debe encajar perfectamente. Ahora perfore un agujero más grande en el centro. El agujero debe ser suficiente para dejar que la cabeza de cámara montaje tornillo pase a través de él. (De modo que el tornillo consigue al ras con la base de la hoja y puede ser slided en la ranura para trípode) Los otros dos agujeros son para la Unión de las dos piezas juntas.

Fabricación de la pieza superior:

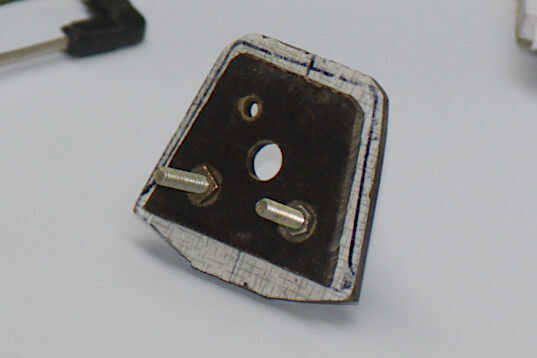

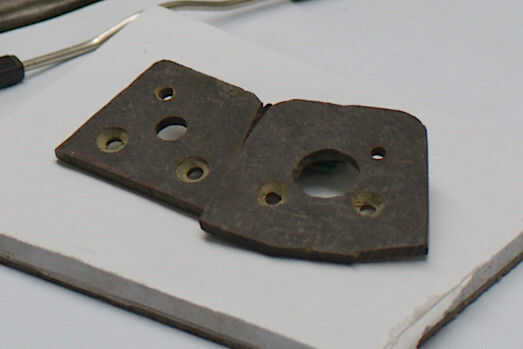

A continuación cortar el hylam superior con dimensiones ligeramente inferiores, ya que se elevará por encima de la placa de trípode con ranura. (la forma exacta como la pieza más baja no es necesitada.) Coloque la placa inferior encima de la placa superior, bien alineada y marque el centro de los tres orificios, ahora a taladrar en esta pieza. El agujero central debe ser sólo lo suficientemente grande como para permitir el paso de parte de tornillo roscado de montaje por. Otros dos agujeros son para la Unión de las dos piezas con tornillos de tamaño pequeño.

(Nota: no es necesario el tercer agujero pequeño se muestra en la imagen. Lo perforé mal.)

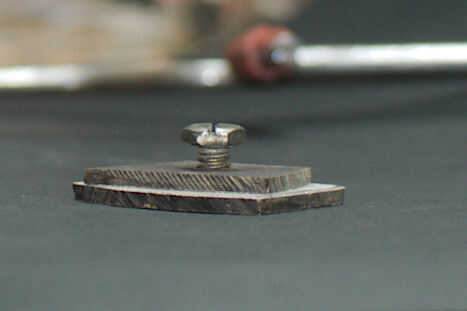

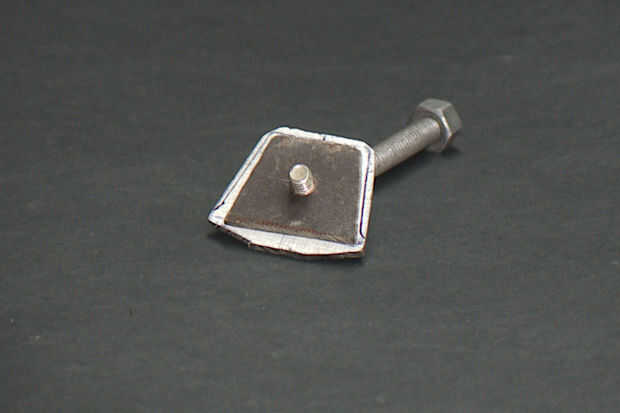

La siguiente imagen muestra las dos piezas juntas junto con el tornillo de montaje de la cámara. (antes de la perforación de los agujeros más pequeños).

Asamblea:

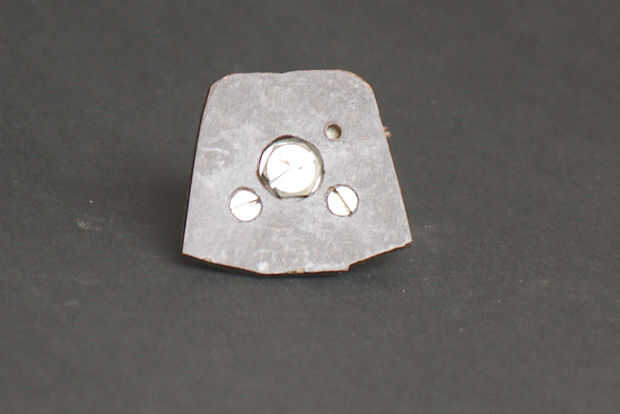

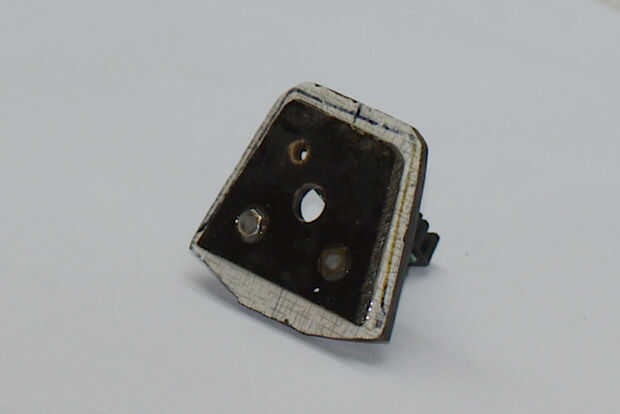

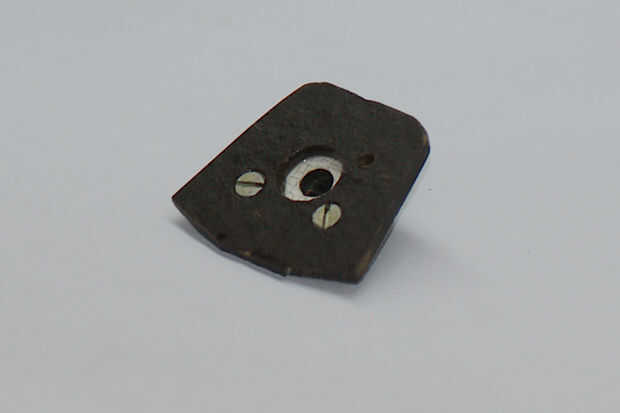

Ahora poner algún adhesivo en las dos piezas y apriete utilizando los dos tornillos de tuerca más pequeños. Tuve un perno más largo, así que corte la longitud adicional del perno y archivado para que sea integrada en la tuerca. Tenga en cuenta que los agujeros más pequeños deben ser avellanados para que queden al ras con la placa. En la parte superior, donde la cámara es para ser montado, una protrusión leve es aceptable como adicional será cubierto por un trozo de goma. (corte del tubo de bicicleta). He hecho pequeña hendidura en la goma para ocultar esta imperfección y hacer la capa superior final plana.

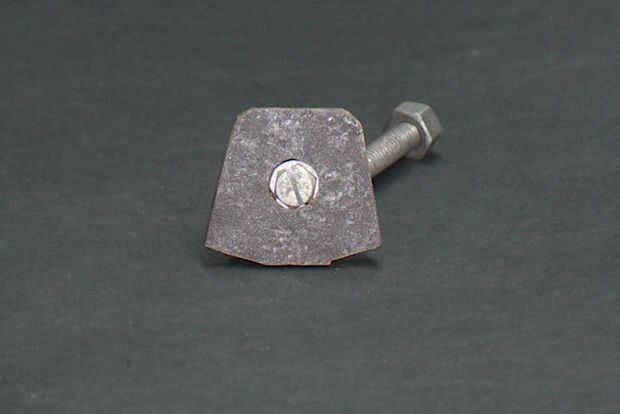

El perno que utilicé no tenía una ranura en la cabeza del tornillo. Así que hice uno con la sierra para metales.

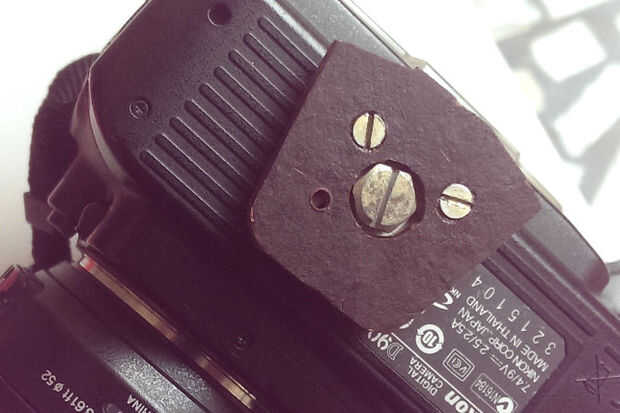

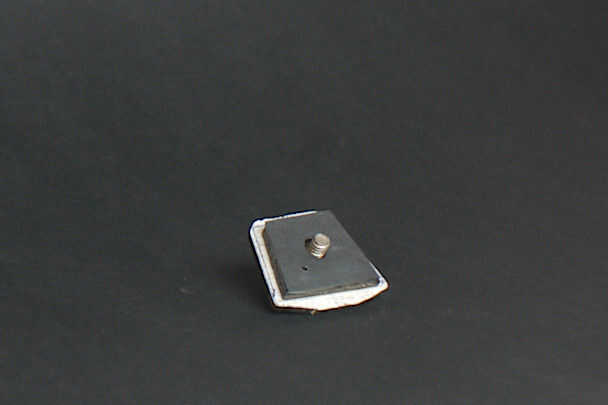

A continuación, corte un trozo de tubo de goma y tijera al tamaño requerido. Poner encima de la placa superior y pegarlo con un adhesivo general. Dejarlo durante la noche para permitir que el adhesivo seco adecuadamente. Última dos imágenes Ver la placa montada en la cámara y la cámara montada sobre el trípode.

El plato de liberación rápida de trípode está ahora listo para usar!
