BaW-Bot parte 2: Construir el controlador de motor y cuerpo (2 / 8 paso)

Paso 2: Conexiones de soldadura

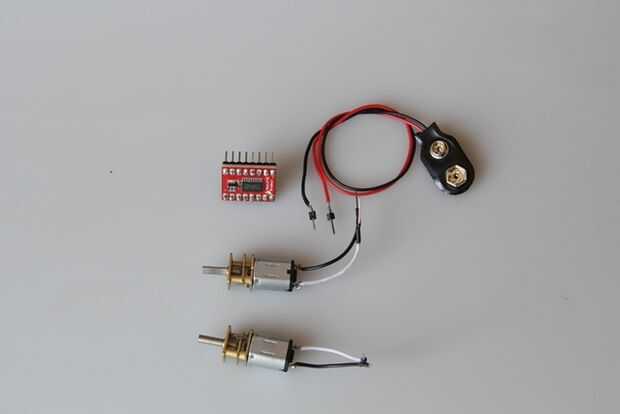

Si no lo has hecho ya, usted necesitará algunas conexiones de la soldadura:

La soldadura de los pines de encabezado en el TB6612FNG

La soldadura de pernos en el soporte de la batería, que le permita conectarse a la protoboard.  Este soporte de la batería es para la potencia del motor (tenemos que separar la potencia para los motores de la potencia que se ejecuta el Arduino)

Cables de arranque en los motores de la soldadura
