Paso 5: Conecte la Junta FTDI

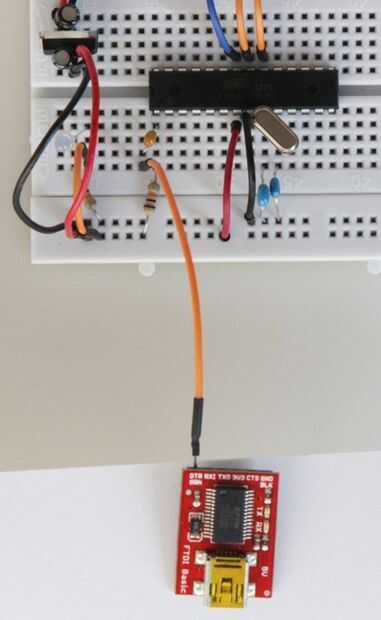

Conecte el Reset
La Junta FTDI envía una señal de reset al chip, para activar el gestor de arranque en preparación para recibir el bosquejo está cargando. Conectar la clavija DTR de FTDI, vía un 0.1uF condensador a pin1 en el ATmega.

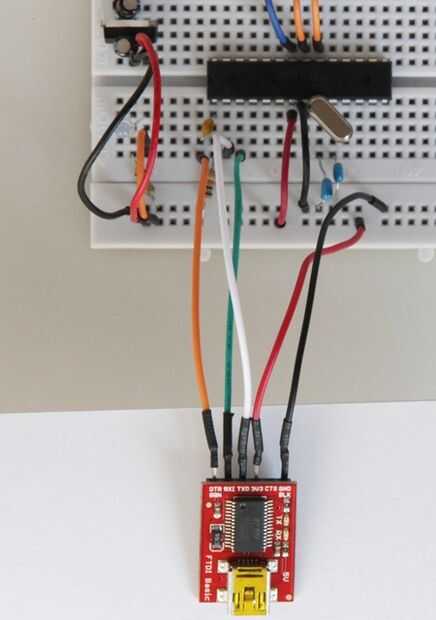

Conecte el transmitir y recibir
A continuación el FTDI debe comunicarse con el ATmega: Utilice las conexiones de Tx y Rx para esto. Es necesario conectar Tx del FTDI a Rx del ATmega y en la misma manera el Rx con el Tx. (Que necesita recibir las transmisiones de los otros – los dos pasadores de Tx no se pueden hablar!)
-Conectar el TXO del FTDI con RXD en el ATmega (pin 2)
-Conectar el RXI del FTDI con el TXD en el ATmega (pin 3)
Conexión de la alimentación
Puede, si elige, conectar el poder de FTDI, por lo que su proyecto se alimenta del puerto USB:
-Conectar el 3v3 para la + tren de potencia ve (mi FTDI salidas 5V-pin está marcado incorrectamente 3V3)
-Conectar el GND en el riel de alimentación GND
Ahora está un paso más – puedes subir bocetos utilizando Arduino IDE (seleccione UNO, como el chip ha sido pre-cargado con el Optiboot Bootloader de UNO)
