Paso 1: Cojines 101
Piezoeléctricos:

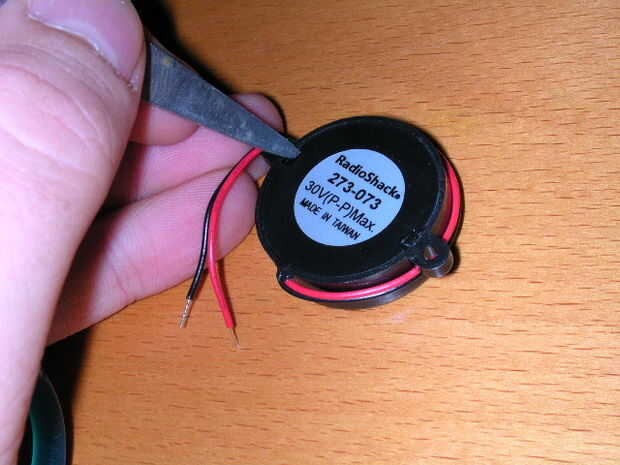

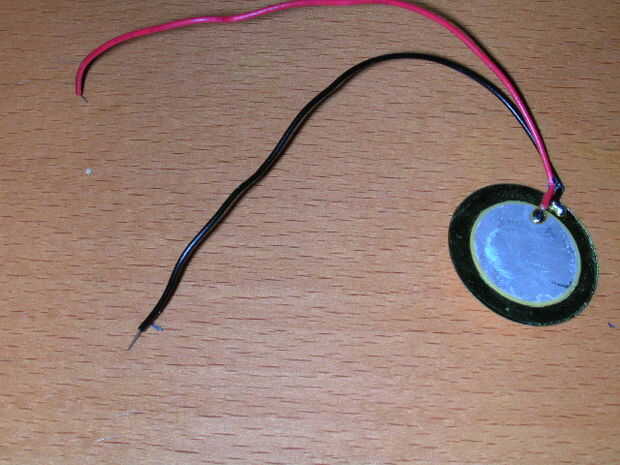

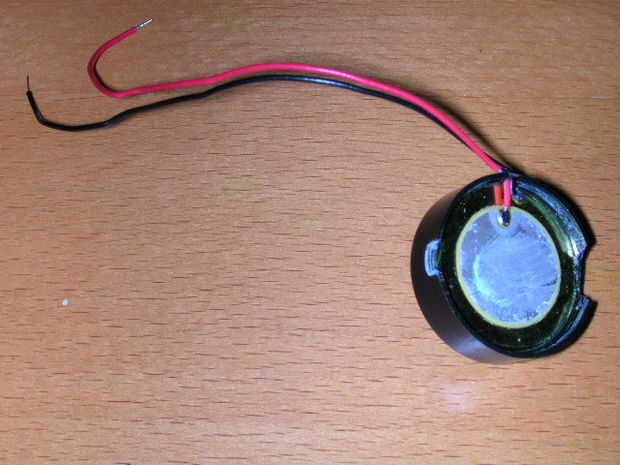

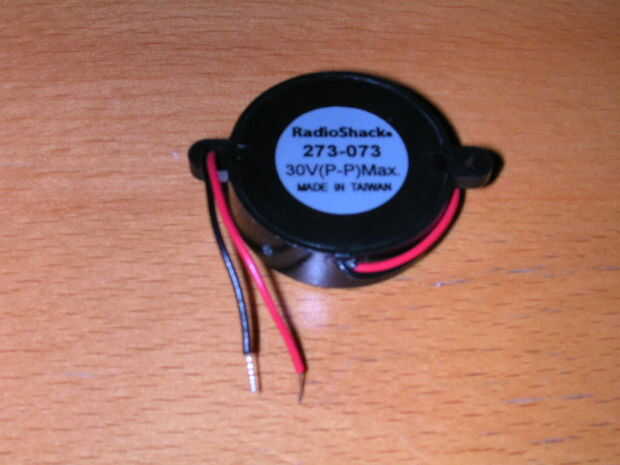

Básicamente se trata de zumbadores que pueden adquirirse en el shack de radio para acerca de 2-3$ cada uno. Creo que producen una señal cuando golpeado alrededor que puede ser recogida por un modulo, traducen la señal de una voz de MIDI con el volumen adecuado etc. proporcional al impacto. Estos son pequeños discos planos cuando se toma fuera de su cubierta y son generalmente aislados del impacto del palillo de la goma/espuma etc.. Cada disco tiene 2 cables, que se enganchan a un jack mono hembra 1/4". La almohadilla más simple sería decir 2 cd-r con el piezo pegado entre ellos, cubierto por algún material que en contacto con su palillo del tambor. Sólo asegúrese de que el piezo se une a una superficie rígida si usted va la ruta de la almohadilla de "sándwich", las vibraciones viajan mejor etc. etc.. Una vez que usted compra estos, usted debe "shell" para obtener el disco de cerámica/metal actuall (ver fotos).
Conexión:
Módulos/pads de la batería la mayoría trabajan con jacks mono de 1/4", simples cables de 2 conductores se utilizan para vincular las almohadillas al módulo, el cable negro (-) de la piezoeléctrico va a la punta de la clavija, el cable rojo está conectado a la vaina externa. Los cables que tengo son extremos masculinos, mientras que el módulo de batería y pastillas tienen conectores hembra. Son baratos y ampliamente disponible en electrónica tiendas así.
Mi implementación:

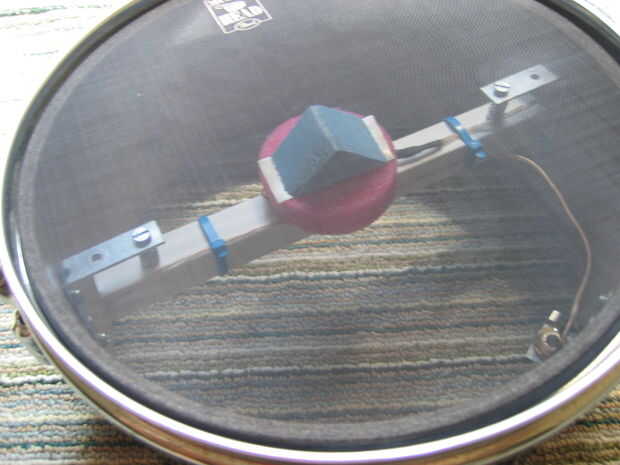

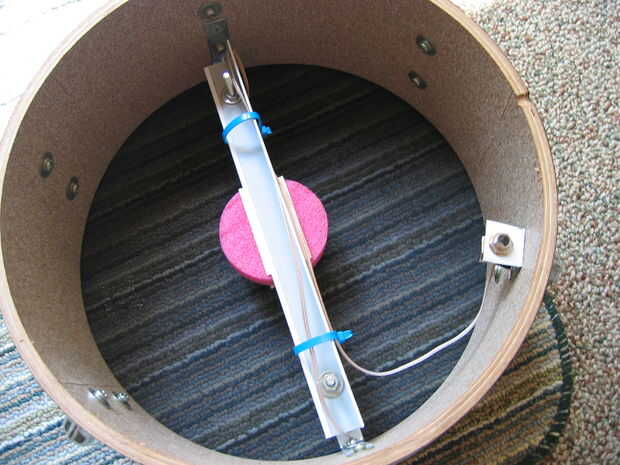

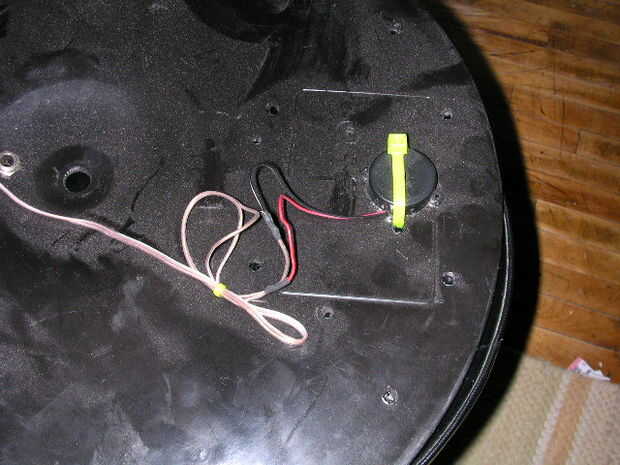

Acaba de hacer el circuito de piezo como prueba, había enganchado hasta un amplificador y gradualmente encendió el piezo y subir el volumen. Una vez escuché un fuerte sonido desde el amplificador que yo sabía que yo estaba en el negocio (esto significa que el piezo estaba enviando una señal cuando fue impactado, golpes etc.. Mi 4 cojines del tambor principal son 2 toms que despojado hardware y cortado por la mitad (construí un jig para mi Hanon girar el tambor durante el corte, existen opciones más fácil:-P). Fui con un "puente" cruzar el centro del tambor y sostenga la peizo, intercala espuma contra la cabeza del tambor, (la espuma solo levantarse la cabeza en el medio siempre-tan-ligeramente para contacto). Utiliza cabezas de acoplamiento, como material de la puerta de pantalla, como el sonido que produce la cabeza es inútil como el sonido real viene desde el modulo de tambor, además de esto la mantiene tranquila. Quise hacerlo así para emular los cojines más caros que permiten utilizar cabezas del tambor, la sensación es como un juego normal!

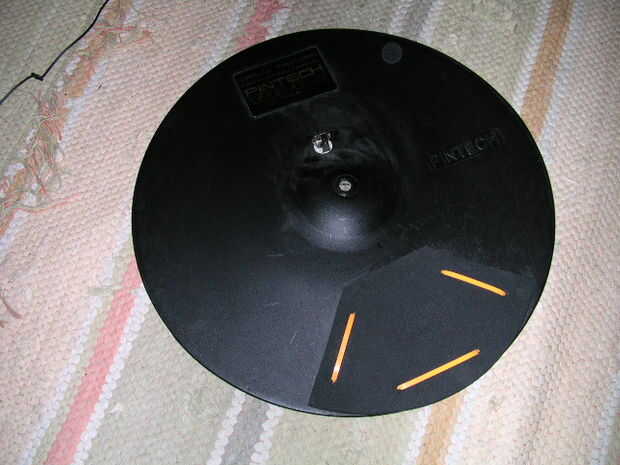

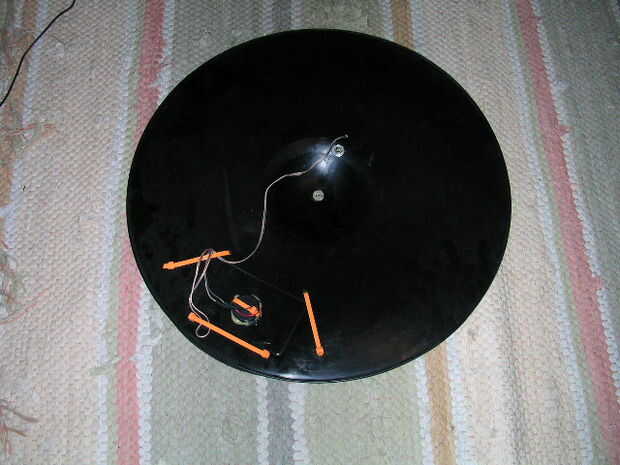

Platillos están mucho más fáciles conseguir una superficie de disco plano, rígido y pegamento/fijar el piezo derecho a él, puede conectarlo a un conector hembra, y hay que ir! Para mi Charles que tenía una práctica almohadilla colocación alrededor, me tomó aparte, agregar un cd-r con un piezoeléctrico pegado a él en el sándwich de espuma debajo de la cabeza del tambor. Alfombrilla para ratón material es ideal para una superficie si desea cambiar la sensación de tus platillos, o si hacer almohadillas planas y omitir el aspecto de tambor real. Esencialmente podría pegar 5 piezas + tomas a un tablero, cubierta con mousepad material y dispone de un conjunto de tambor de dedo, que es lo fácil!
Si te fijas en la imagen de todo el conjunto se pueden ver anillos internos en cada tambor, estos son llamados de RemO y básicamente ayudan a amortiguar las vibraciones. Esto evita la reverberación de la cabeza del tambor hacia abajo para evitar el "doble-disparo" (básicamente 2 hits se registró cuando sólo golpee el pad una vez). Cojines de sandwich rígido probablemente no sufren de esto mucho si en todos.

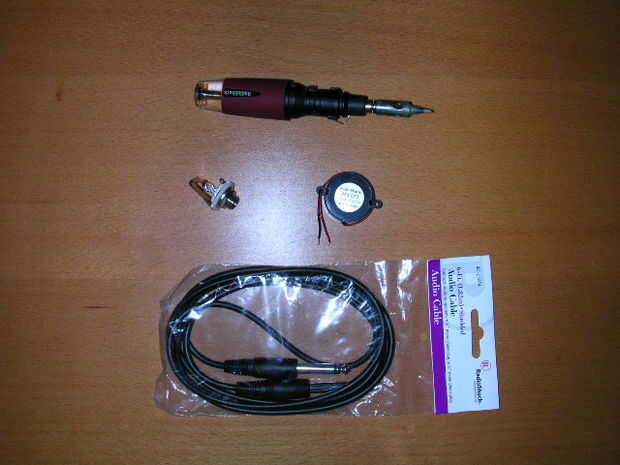

El objeto en la parte superior de la imagen de 4 puntos es una antorcha del butano con una punta para soldar, que debería mencionada está implicada en este proyecto. Nada difícil, solo uniendo los cables los cables y los conectores mono.
