Bastante Simple Simon - la evolución de un juego de Arduino (1 / 5 paso)

Paso 1: Construir la Junta (versión de protoboard)

Nota: si quieres construir algo - construir la versión más reciente.
Cosas más abajo se mantienen por razones históricas.

Necesitarás:
1 x Arduino
4 x LED (colores diferentes)
4 x interruptores pulsador normalmente conectado
resistencia de 4 x 150 Ohm (para regular los LEDs)
4 x 10K resistencia Ohm (resistencias pull-up para los interruptores)
Algunos cables

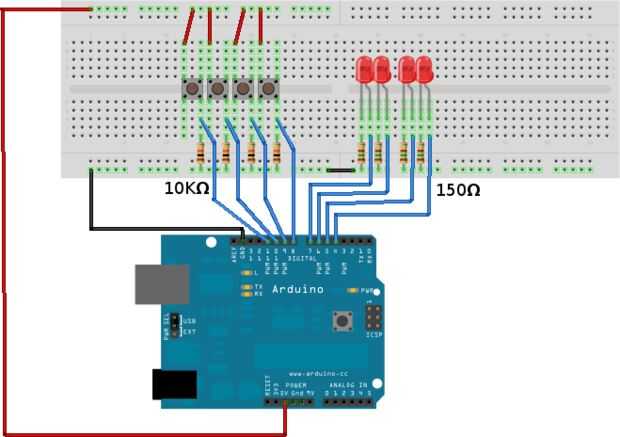

Si tienes un protoboard (un día voy a tener uno también), usted puede construir esta muy fácilmente. Vea el siguiente diagrama de Fritzing . Es un simple tablero con 4 leds y 4 interruptores normalmente cerrados (cada led va a través de una resistencia de 150 Ohm y cada interruptor tiene una resistencia de pull-up de 10K Ohm conexión entre la salida y la tierra).
