Paso 1: Piezas / herramientas

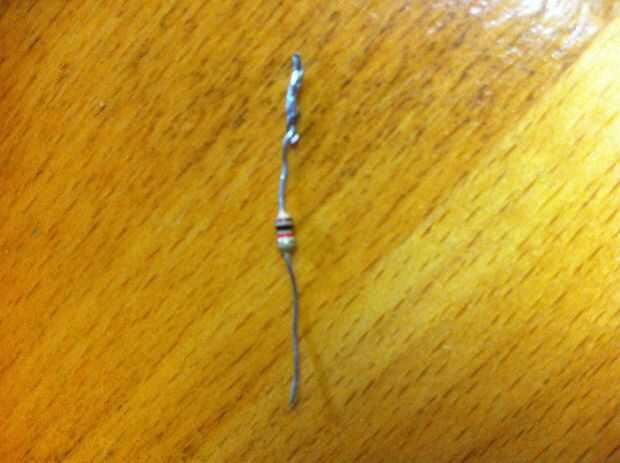

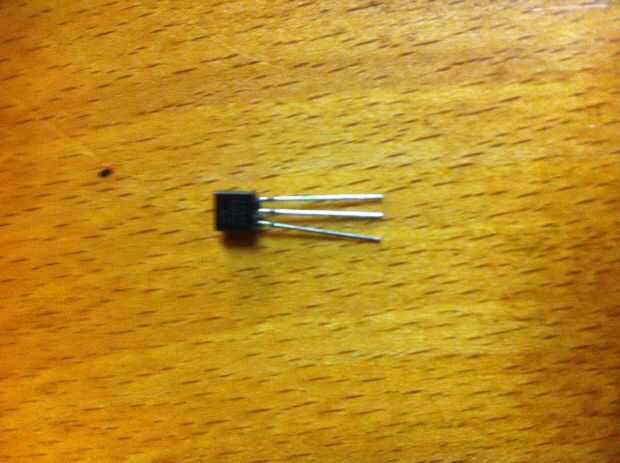

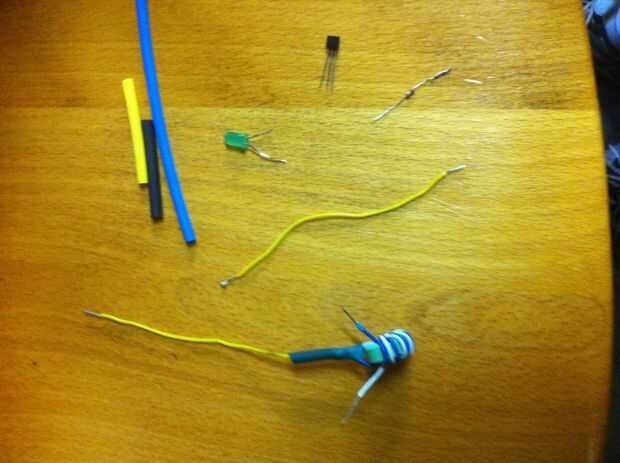

Los cuadros incluyen todos los materiales y herramientas necesarias. Los materiales necesarios son: transistor 2n3904 (o equivalente), resistencia de 10 k, grano de toroide, un led y algunos repuesto cable (el indicador depende del tamaño del grano de toroide, he usado calibre 22). Que he recibido algunos comentarios diciendo que estoy usando el transistor mal, pero el 3904, 2222 y 4401 hará todo el trabajo, he hecho el circuito funciona con cualquiera de los 3, y estoy seguro de que hay muchos otros que trabajan así. Puede que necesite un protoboard, así si no tienes uno, pero eso es sólo si usted quiere pre-construir el circuito antes de que la soldadura.

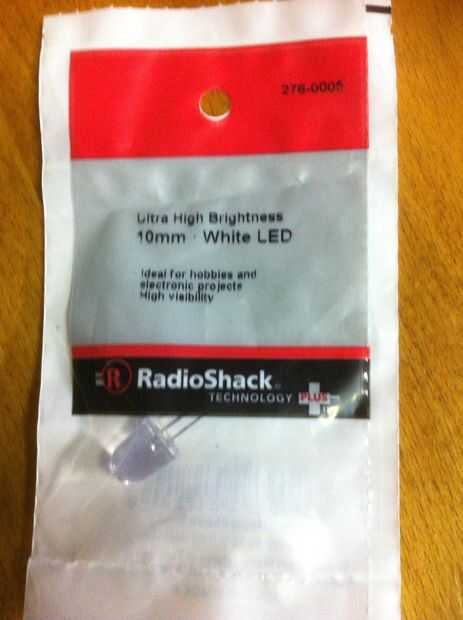

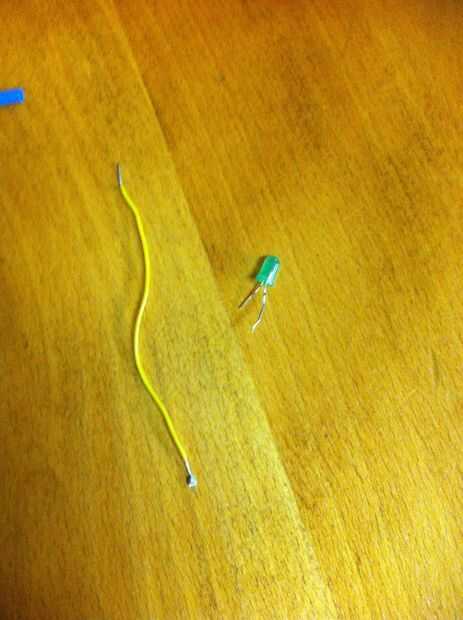

Usted puede salvar el grano del toroide, transistor, alambre y la resistencia, de una vieja fuente de alimentación de PC, que es donde tengo mis partes de. También incluí una foto del alto brillo led he comprado para hacer este circuito realmente brillar, pero usé el reciclado verde led para mis instrucciones.
No me ninguna foto en la misión de rescate a través de la alimentación, y actualmente no tengo ningún desecho más unos, por lo que me no puedo ayudar mucho con la recuperación. Sólo recuerde, en cualquier momento abren algo con alta tensión (como una fuente de alimentación) extremar la precaución!!!! Puede entregar un zap letal, incluso después de estar sentado por unas pocas semanas.

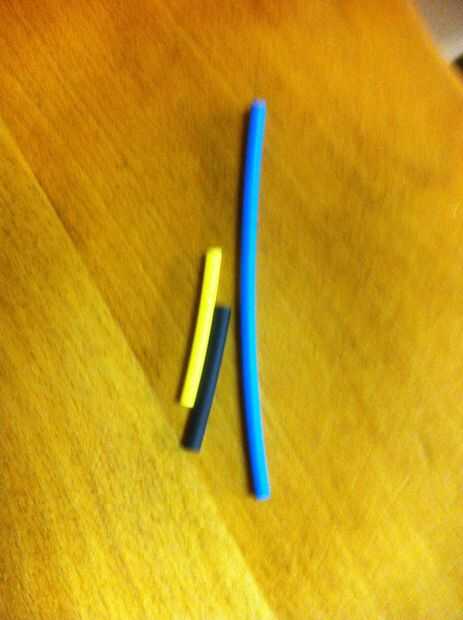

Me puse de encogimiento de calor mi producto terminado porque creo que se ve mucho más limpio que tener contactos sueltos, y que hace más fácil caber en mi caja de luz flash. Voy a explicar más en mi proceso en el siguiente paso.

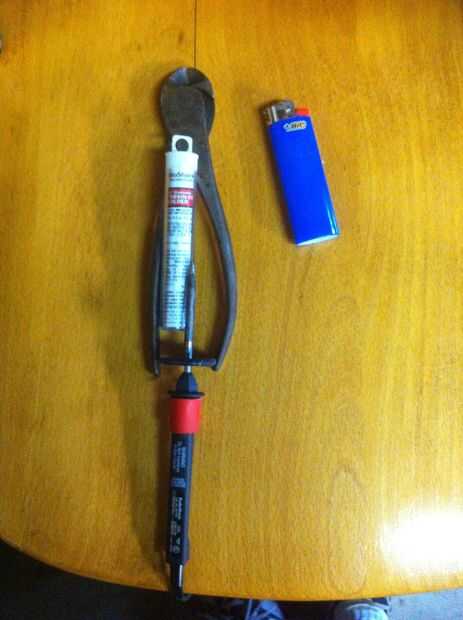

Para las herramientas, todo lo que necesitas es un soldador, alguna soldadura, cortadores de pelacables y encogimiento de un encendedor para el calor!
Vamos a comenzar edificio!!!!!!
