Ahora que los kits son envío, quiero proporcionar fotografías "Paso a paso" de la Asamblea.

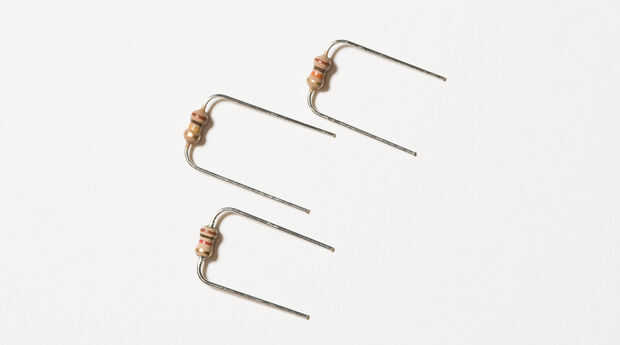

- Comience con las resistencias. Corte las puntas a la mitad (hace la soldadura más fácil) y doblar las puntas. Utilizar un destornillador pequeño para redondear las curvas.

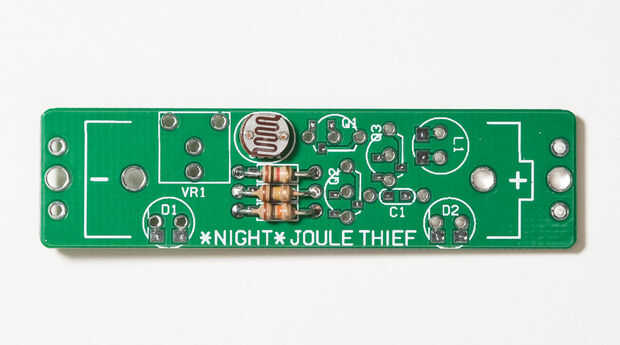

- Inserte las resistencias en los orificios correspondientes del PCB. Asegúrese de que están en las posiciones correctas. (La imagen debe ayudar a identificar el código de color).
- Tirón de la PCB y los cables de la resistencia de la soldadura. Recorte el exceso conduce.

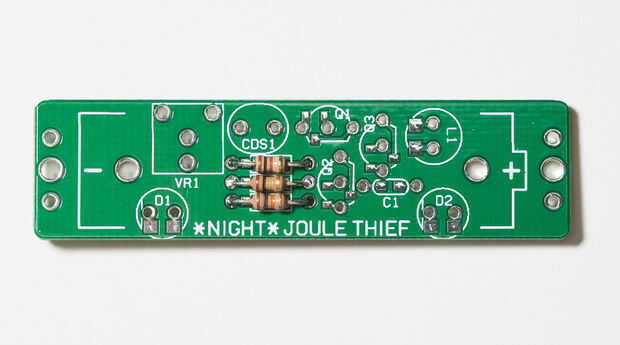

- Inserte el sensor CdS en PCB y la soldadura, luego recortar las puntas.
- La soldadura de los 50 k ohm potenciómetro. (Ignore el orificio extra - que está ahí para dar cabida a diferentes estilos de potes).

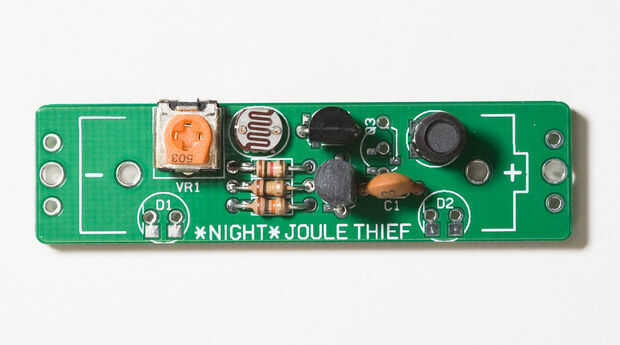

- Mantener a soldar el resto de piezas.
- LEDs tienen polaridad. Observar el lado plano del LED para alinearse con las marcas en el ánodo de PCBs. (cable largo) va a la derecha, mirando desde el frente del PCB.

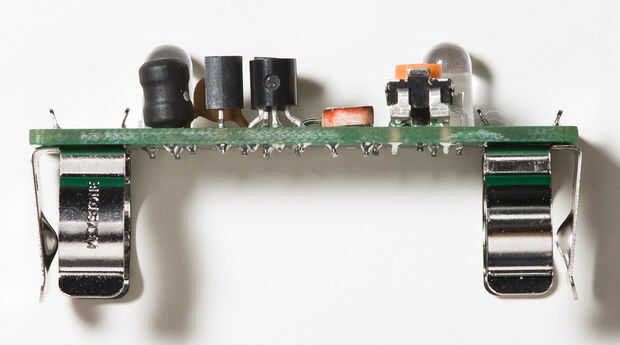

- Pinzas de batería encajen en los orificios de la parte inferior de la PCB. Pueden necesidad algunos de la fuerza a presión en. Soldarlos.

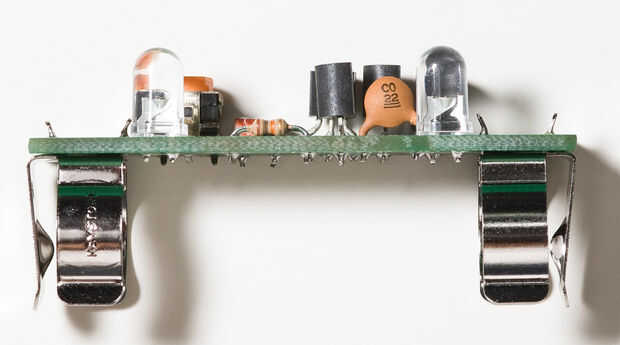

- Hecho!
Tome un momento para asegurarse de que todo está en el lugar correcto y en la orientación correcta. Luego inserte una batería y tomar a la noche Joule Thief a un cuarto oscuro. LED deberá encenderse.
Ajustar el potenciómetro (VR1) para que el LED se enciende en la oscuridad deseada (según sea necesario).
Creo que la Asamblea es bastante sencillo, pero por favor deje me saber si usted tiene alguna pregunta o alguna dificultad montaje.
