Base de prototipos de Robot multiusos madera contrachapada (2 / 21 paso)

Paso 2: Piezas y herramientas

Abajo está la lista de piezas, herramientas y materiales para hacer este proyecto. Tenga en cuenta que la lista no consiste de partes que realmente tendrá que conseguir que su robot corriendo por ejemplo.-microcontroladores o transceptores. Estas son las piezas básicas para hacer la base y añadiendo motores + conductor solamente.


Piezas y materiales:

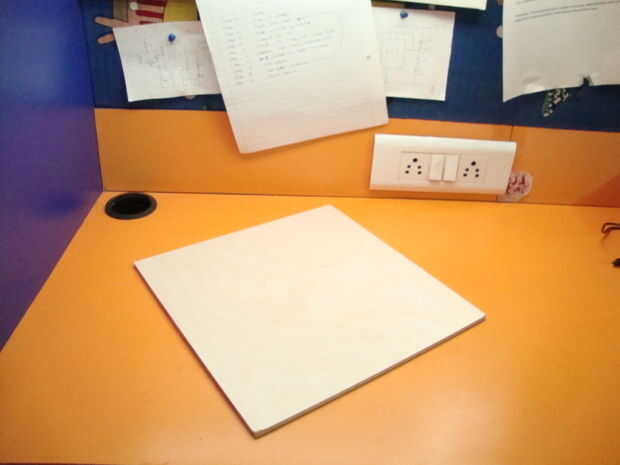

  • Tablón de madera contrachapada (al menos 8 "x 7" x 1/4 ")

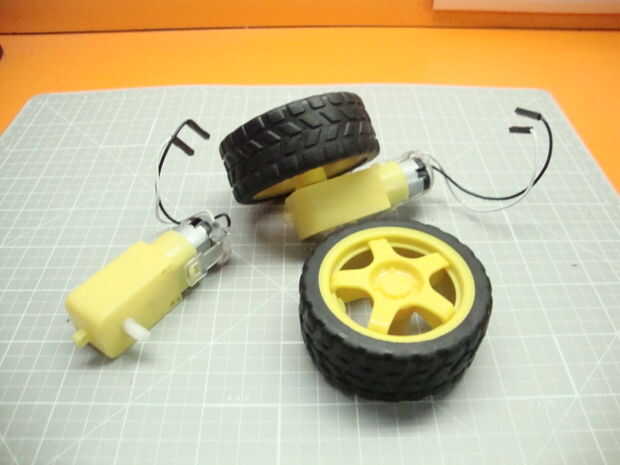

  • 2 x motores de engranajes (se recomienda 300 rpm, aunque debería funcionar alguno entre 100-1000 rpm)
  • 2 ruedas de x compatibles con sus motores

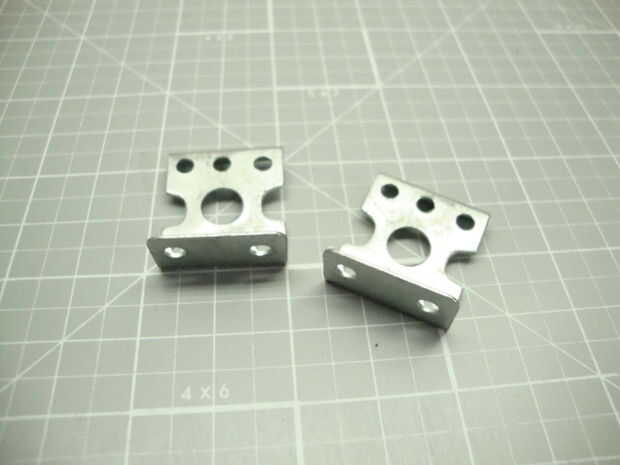

  • 2 x abrazaderas de metal del montaje de Motor (usted puede incluso hacerlos tú mismo)

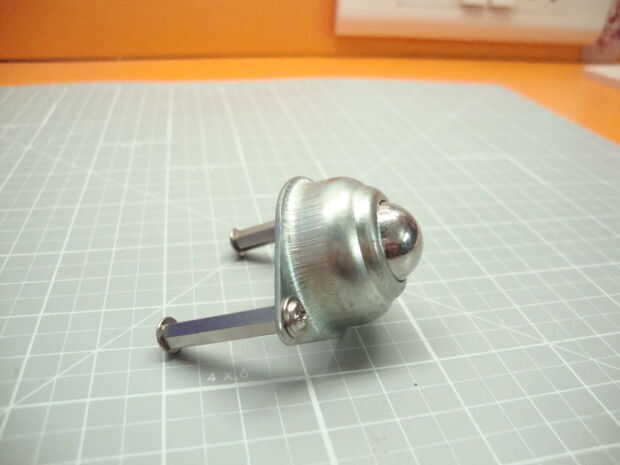

  • 1 x rueda (esto se puede salvar de juguetes)
  • 2 x entradas de Metal para el montaje de tus ruedas

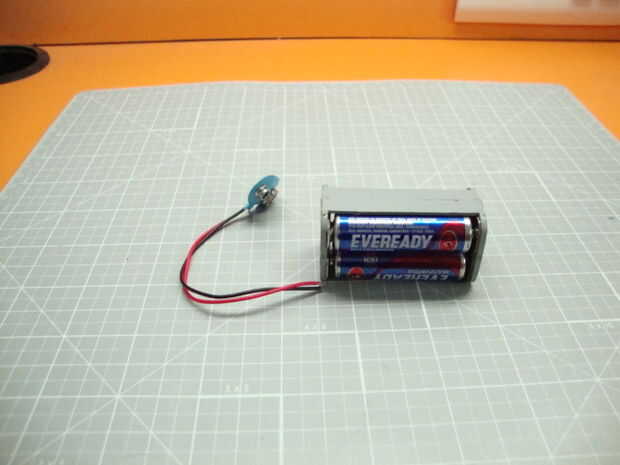

  • 1 x AA batería titular (con 4 compartimientos)
  • 4 baterías de x AA

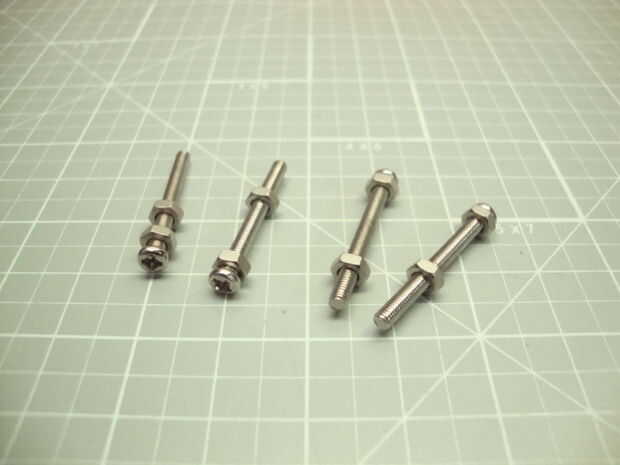

  • 1/12" tuercas y tornillos según sus requisitos

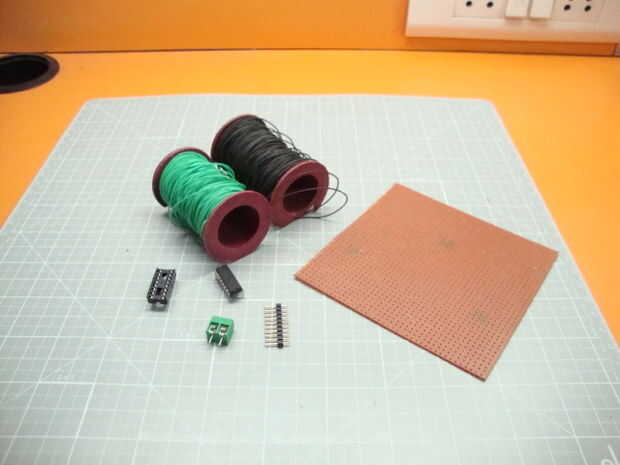

Opcional (para el conductor del motor):

  • 1 x L293d motor driver IC
  • zócalo del IC 1 x 8 pin
  • 1 x terminal de tornillo
  • Jefes masculinos
  • Alambre
  • Tablero perforado

Herramientas:

  • Soldador + cable
  • Herramienta rotativa de multi propósito (con broca, tambor de lijado, corte rueda, molino)
  • Hack saw
  • Destornillador
  • Pinzas
  • Cortador de alambre
  • Algunos doble cara cinta

Costo total de piezas: $25 (INR 1600 aprox.)
