Base de prototipos de Robot multiusos madera contrachapada (17 / 21 paso)

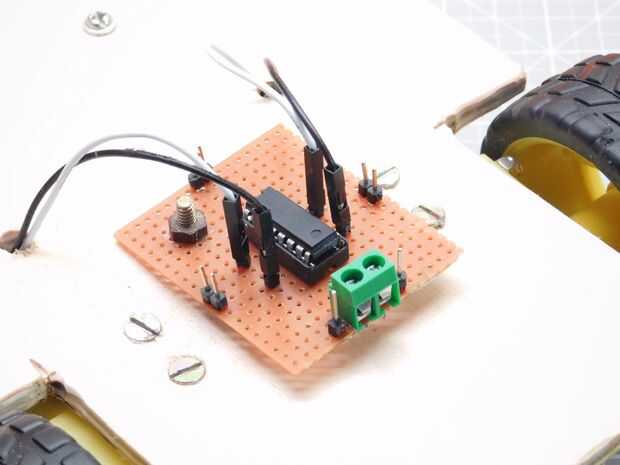

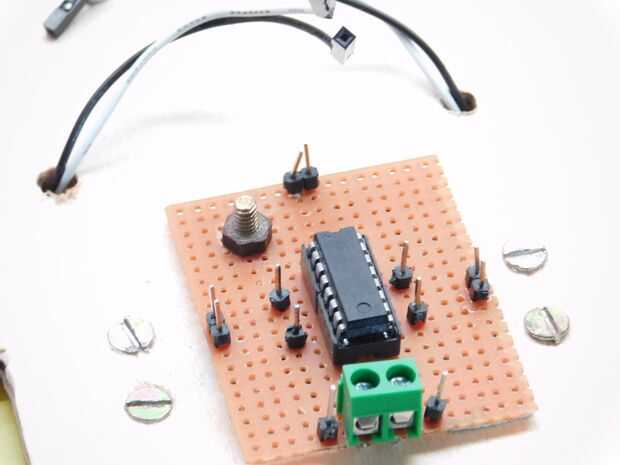

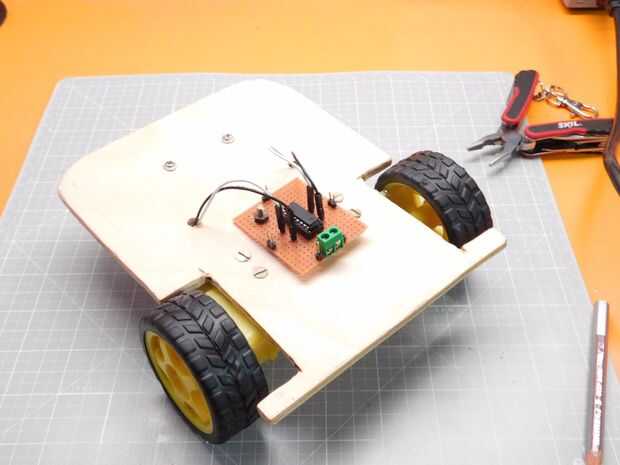

Paso 17: Conectar los motores al circuito

Este paso será muy fácil si usted ya tiene headers hembra conectados a cada uno de los cables del motor. De lo contrario, usted tendrá que soldar el circuito. Así todo lo que tienes que hacer ahora es conectar los cables según lo siguiente:

  • Motor adecuado (como se ve desde la parte trasera) + ve (blanco)--- Pin 3 del motor controlador IC
  • Moto derechar -ve (negro)--- Pin 6 del IC
  • Motor + ve a la izquierda (blanco)--- 14 Pin del IC
  • Motor - ve a la izquierda (negro)--- Pin 11 del IC
