Paso 2: Cortar la placa de guía
Una vez que el acero cuadrado y pipa se han cortado a la medida, tenemos que pasar el corte más desafiante en el proyecto: la placa de guía. Consulte los dibujos encima de dimensiones.
Centro de medida de un lado de la placa de acero (si es cuadrada, cada lado funcionará). Trace una línea a través de toda la obra con su escribano. Desde la parte inferior de la placa, medir hasta unos 2" y marque el punto con el punzón. Utilice esa marca como referencia para trazar una línea perpendicular a la línea que marcó.

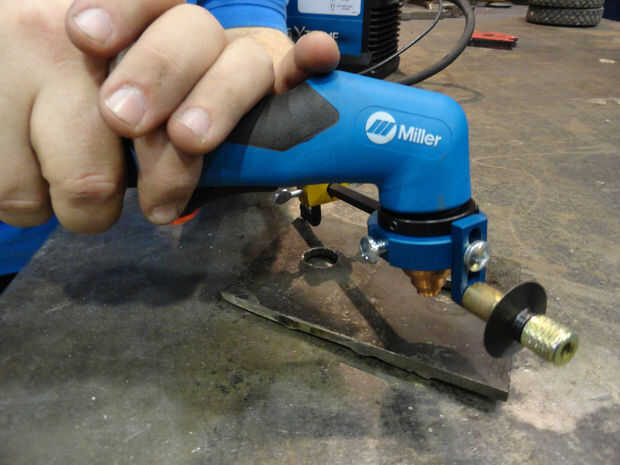

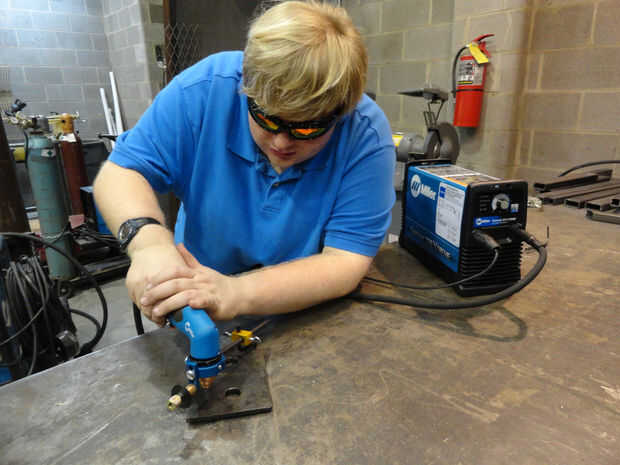

Una vez listas sus líneas, sujete la pieza de madera a una superficie de trabajo, por lo que la mayoría de la placa se suspende en el aire. Sólo una pulgada o tan debe estar en contacto con la mesa. Colocar varilla de su cortador de plasma con una plantilla de círculo. Ajustar la plantilla utilizando la cinta métrica a un radio de 5". Coloque la aguja de la pluma en el orificio hecho con el punzón. Con esto como guía, corte la pieza. Ya que colocamos el centro 2" desde el lado de nuestra pieza, iremos por unos 200 grados de rotación antes de ser terminados.
Debe tener algún desecho sobrante. Cortar en dos pedazos de 8" por 1".
Nota: en las imágenes verá que mi pieza es más de un semicírculo que especifiqué sólo. Esto es para evitar un error de diseño que cosechado para arriba en el original. No se alarme.
