Paso 1: Placa Arduino uno como programador ISP
En este paso será fijar la placa de Arduino uno para actuar como un dispositivo de programación ISP.
Se necesita:
- Arduino uno
- Protoboard ATtiny45/85
- condensador 10 uF
- cables de puente
Arduino ISP
Aquí está el código "Arduino ISP", integrado con Codebender!
Trate de descargar el plugin de Codebender y haciendo clic en el botón de "Ejecutar en Arduino" para tu placa Arduino con este sketch del programa. Y eso es todo, ha programado el Arduino con el programa de la ISP!
Ahora desconecte el cable de usb de Arduino desde tu ordenador y proceder al siguiente paso.
Conectar el Arduino uno con el ATtiny85
Las conexiones son bastante fáciles, ver la imagen de arriba con el circuito de protoboard esquema.

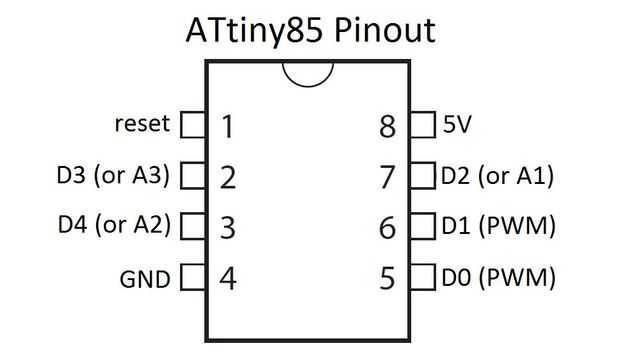

Sugerencia: El punto en la esquina del ATtiny muestra el primer pin.
- Pin 1 a pin 10 del Arduino
- Pin 2-
- PIN 3-
- Pin 4 a pin del Arduino GND
- Pin 5 a pin del Arduino 11
- PIN 6 a pin del Arduino 12
- PIN 7 a pin 13 de Arduino
- Pin 8 a pin de 5V de Arduino
Conectar un condensador electrolítico de 10uF entre Arduino uno reset pin y tierra.
Consejo: La raya a un lado del condensador muestra el pin negativo y debe conectar con la tierra. Vamos a utilizar el condensador porque impide que el Arduino UNO reajuste, por lo que estamos seguros que el Codebender (o el IDE de Arduino) habla el ArduinoISP y no con el gestor de arranque, durante la carga de bocetos. Ahora puede conectar otra vez el Arduino uno al ordenador y proceder al siguiente paso!
