Bartop Mini Retro Arcade - Icade a medida y frambuesa Pi (5 / 12 paso)

Paso 5: El sándwich de pantalla

La pantalla tomó más pensamiento - qué tamaño, paisaje o retrato, resolución, cómo lo monte, necesita metacrilato, qué tipo de bisel etc..

Inicialmente ordenó un Tontec 7" 16:9 pantalla con placa VGA HDMI de Amazon pero no como el tamaño o proporción. 9" 4:3 sería perfecto pero son extremadamente raros/caro actualmente (a menos que usted puede encontrar una pantalla de hdmipi). Al final compré un Tontec 8" 4:3 pantalla con placa VGA HDMI fuera de Ebay que estoy muy contento con.

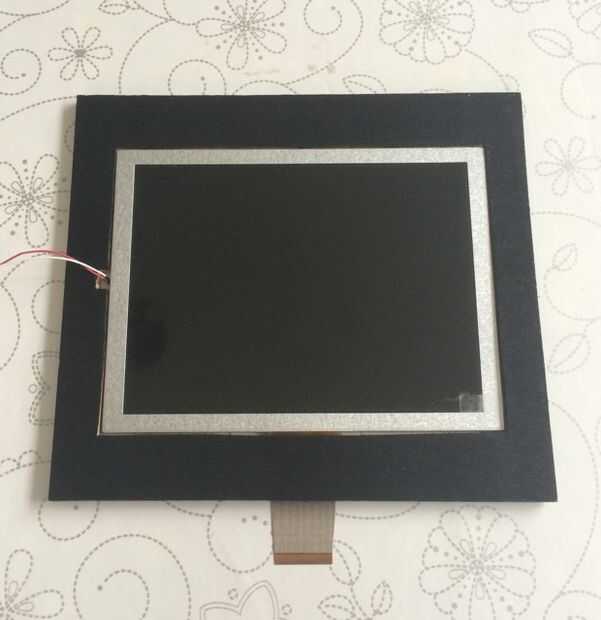

La pantalla es de 6mm de profundidad así que compré algunos 6mm MDF para hacer una vivienda para él y había pintado negro (aunque no es necesario).

La pantalla es asegurada en su lugar con dos battons MDF en la parte posterior con la tarjeta HDMI atornillada en su lugar detrás de la pantalla. Compré algunos acrílico transparente para cubrir el frente y taladrar cuatro orificios en las esquinas todo lo atornille en su lugar para formar un sandwich como un "bisel" corte de la tarjeta negra para ocultar el marco de plata de la pantalla.

Mis primeros intentos de cortar el acrílico terminaron en desastre (debido a un cuchillo embotado de Stanley que incluso no podía cortar el papel). Al final compré el acrílico cortado a la medida y sólo yo los agujeros perforados.

FYI: Horizontal o vertical es una decisión personal y depende de qué juegos es probable que principalmente el juego pero me decidí por el paisaje (también tuve algunos problemas de rendimiento cuando intenté retrato debido al procesamiento adicional que del pi tiene que hacer para girar la salida).
