Mini Tetris Arcade

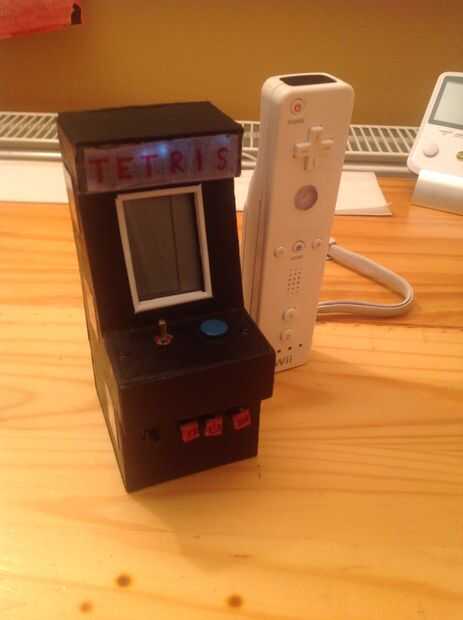

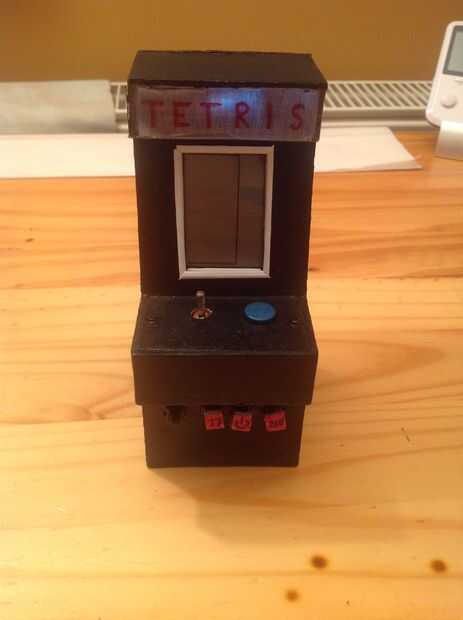

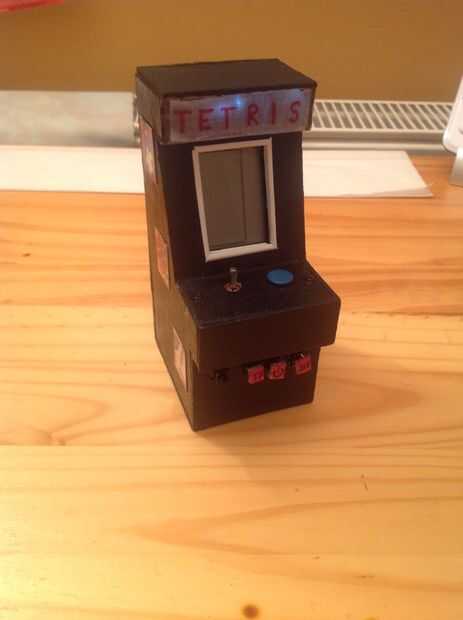

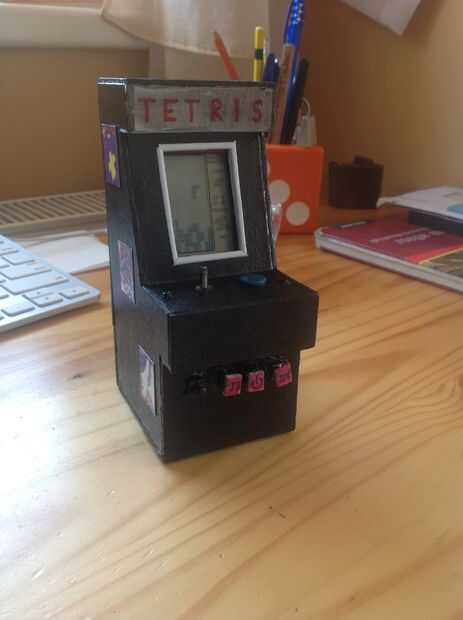

he visto un montón de pequeñas máquinas en el internet (sobre todo hecho de GBAs o pequeño emulador portable dispositivos) y lo almacena en caché mi imaginación. Yo quería algo similar que es decorativo y funcional.  Con la ayuda de mi padre hice el Tetris arcade que es un pequeño, lcd juego basado, funcional mini (14 cm / 5,5 pulgadas de alto) arcade de la máquina.  Elegir "9999 en 1 LCD juego Tetris" porque todos los hogares de Hungría sombrero al menos 5 de ellos (son muy baratos) y si la ruina es fácilmente reemplazable. (corto cerrado el primero de ellos cuando estaba casi acabado)

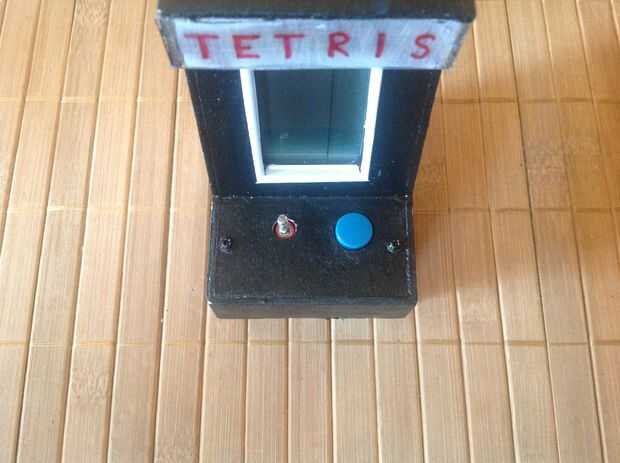

El exterior está hecho de cartón muy grueso y asegurado con pegamento y barras de madera pequeño. Los botones son regulares botones esperan el joystick, que es el interruptor micro 4 asegurados juntos de una manera difícil, voy a escribir acerca de este más adelante (dad gracias!)

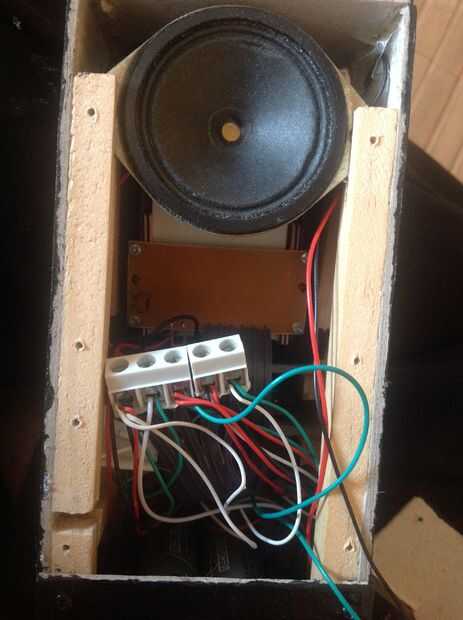

Los botones están conectados al cable de cinta (que viene de la pantalla) con la ayuda de un pequeño conector terminal. (ver la foto). Soldar el conector del terminal en el extremo del cable de cinta, y es donde conectado los cables de los botones.  Es posible hacerlo de esta manera porque la entrada depende de que los cables de los cables de cinta están conectados juntos. Por ejemplo si 1 y 2 están conectados y se pulsa el botón hacia abajo, empieza el juego. El 5 y el 6 º cable se reinicia todo el sistema.

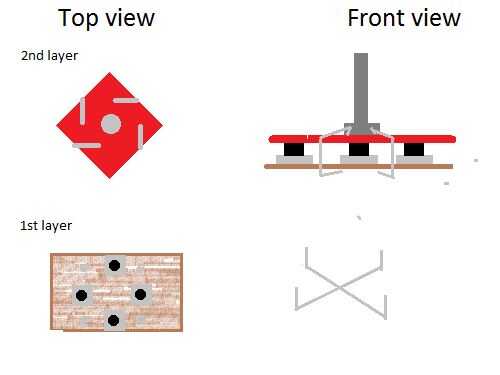

Como he mencionado anteriormente que el joystick es realmente complicado. Os adjunto un boceto (lo siento, está hecho en pintura) Cómo está montado. es sólo 4 interruptores y una pieza plana de Lego (sin bordes) asegurado junto con clips. (es grande porque no necesitaba conversión analógica para el D-pad). La varilla de la palanca de mando se pega en el agujero de lo Lego. Había asegurado los 4 interruptores en una Junta de soldadura. Había recortado por los bordes de un pedazo plano de Lego y lo puso en la parte superior los 4 interruptores. Entonces tomé 2 clips de gema (no los colores) y había hecho una x como en el sketch. Aseguró juntos el joystIck todo con él, incluso hizo un pequeño corte en el lado de la pieza de lego para hacer más seguro.

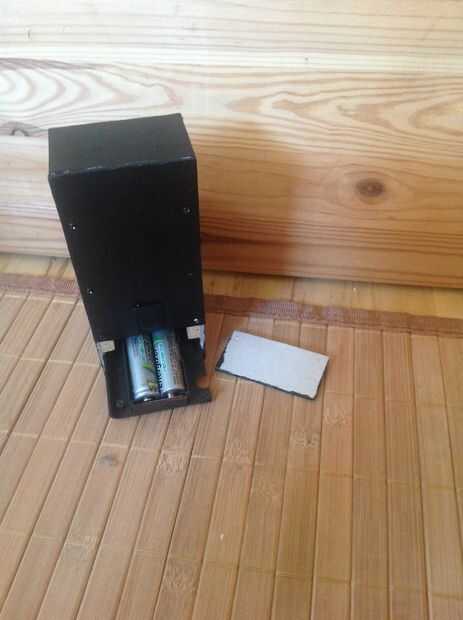

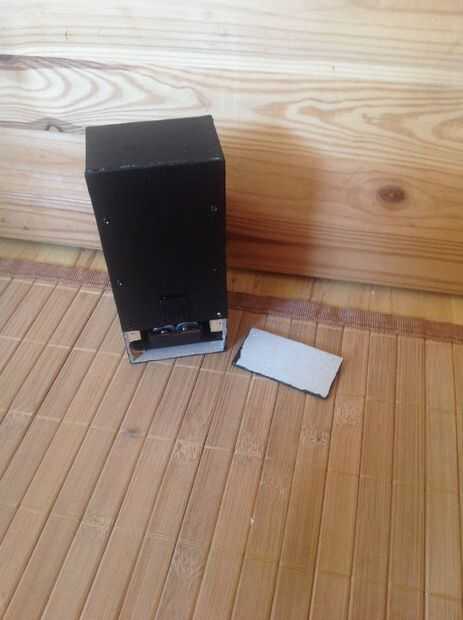

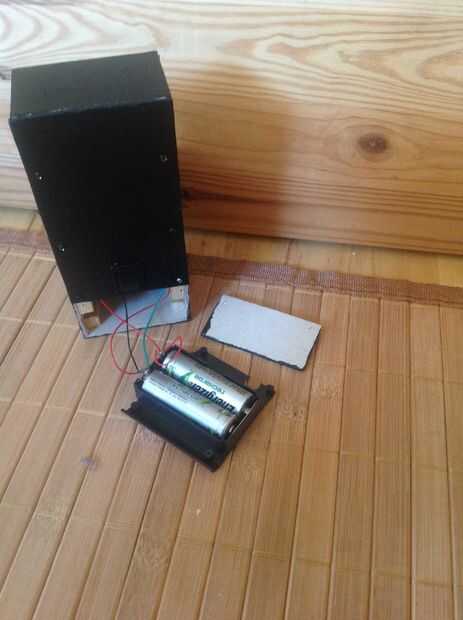

Las pilas se llevan a cabo en un pequeño "estante". Usé el titular original de la batería del juego recortado a medida.

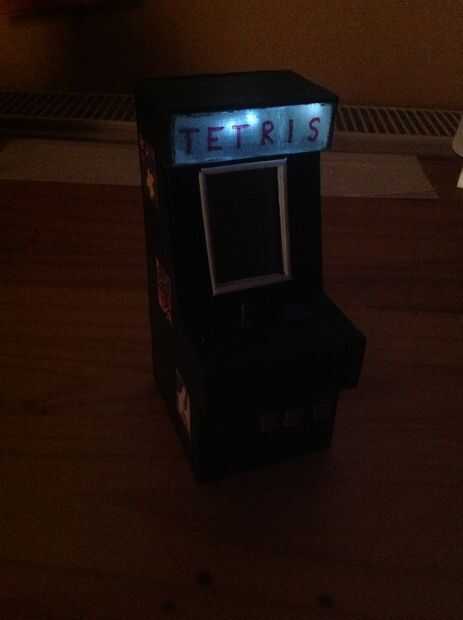

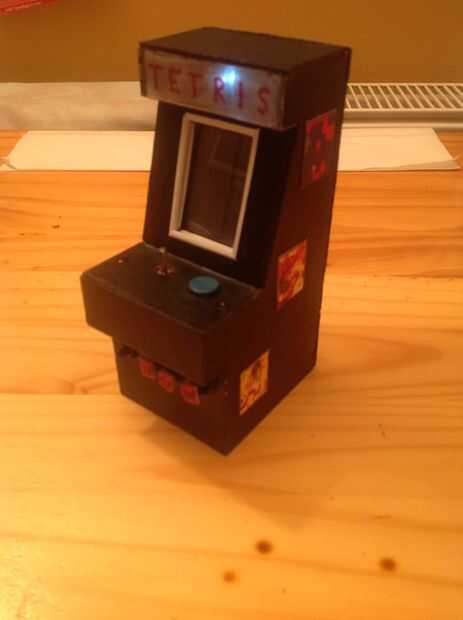

incluso tiene una luz LED en la parte superior, y se ve genial en la oscuridad.
Reemplacé el altavoz, también.

La decoración es corte del embalaje original del juego.

ACTUALIZACIÓN: os adjunto un video de él, echa un vistazo!

(lo siento por mi inglés y si os haya gustado, voten por mí en el concurso de Game.Life 3!)
