Barra de temperatura LM35 LED (3 / 4 paso)

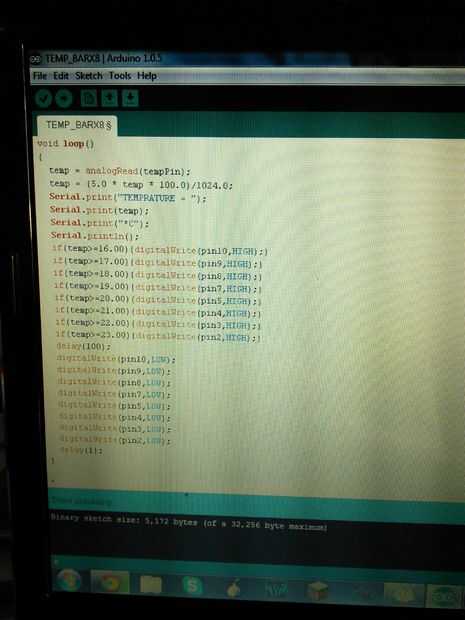

Paso 3: El código

El propio código es código muy principiante, todavía estoy trabajando en una manera de condensar mediante la funcionalidad de la matriz.

Disculpas, pensé que el código era ya en forma de texto.
temp de flotador;
int tempPin = 0;
int pin2 = 2;
pin3 int = 3;
pin4 int = 4;
pin5 int = 5;
int pin7 = 7;
int pin8 = 8;
int pin9 = 9;
pin10 int = 10;
void setup()
{
pinMode (pin2, salida);
pinMode (pin3, salida);
pinMode (pin4, salida);
pinMode (pin5, salida);
pinMode (pin7, salida);
pinMode (pin8, salida);
pinMode (pin9, salida);
pinMode (pin10, salida);
Serial.Begin(9600);
}

void loop()
{
Temp = analogRead(tempPin);
temperatura = (5.0 * temp * 100.0)/1024.0;
Serial.Print(Temp);
Serial.println();
Si (temp > = 16.00){digitalWrite(pin10,HIGH);}
Si (temp > = 17.00){digitalWrite(pin9,HIGH);}
Si (temp > = 18.00){digitalWrite(pin8,HIGH);}
Si (temp > = 19.00){digitalWrite(pin7,HIGH);}
Si (temp > = 20.00){digitalWrite(pin5,HIGH);}
Si (temp > = 21.00){digitalWrite(pin4,HIGH);}
Si (temp > = 22.00){digitalWrite(pin3,HIGH);}
Si (temp > = 23.00){digitalWrite(pin2,HIGH);}
Delay(99);
digitalWrite(pin10,LOW);
digitalWrite(pin9,LOW);
digitalWrite(pin8,LOW);
digitalWrite(pin7,LOW);
digitalWrite(pin5,LOW);
digitalWrite(pin4,LOW);
digitalWrite(pin3,LOW);
digitalWrite(pin2,LOW);
Delay(1);
}
