Barco pirata de Animatronic (6 / 8 paso)

Paso 6: Cableado eléctrico del tablero de Arduino Uno

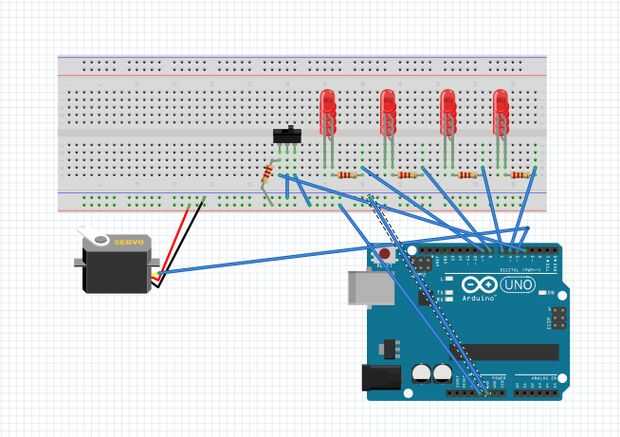

Conecte el sensor remoto, cables y resistencias a la protoboard y Arduino como se muestra en el diagrama de Fritzing adjunto a este paso. Deslice la otra mitad de la tapa de la caja sobre el protoboard y la instalación de Arduino. El rojo LED están en grupos de 4, cada miembro de un grupo paralelo con los otros y cada grupo se conecta a un pin del Arduino separado. En este bosquejo, los pasadores LED rojo en el Arduino son 6, 7, 8 y 9. Pin 5 opera el motor Servo y pin 4 opera el receptor remoto. Tenga en cuenta las resistencias de baja resistencia asociadas a las agrupaciones de LED rojo (simplemente estaba usando las resistencias de 220 ohmios en un kit que compré) y la resistencia más grande usado por el receptor remoto. Hay ningún valor exacto necesario para esta mayor resistencia, pero usé una resistencia de 1 kohm (220 era demasiado bajo).
