Paso 4: Montaje de botón:
Dentro de los "pozos" donde van a quedar los pasos 4 botón, es un sándwich de materiales que actúan como un interruptor de presión al pisarla. La ilustración de "modelo" anterior muestra la sección transversal de uno de los botones. La rejilla es escala 1/8 pulgadas y los contactos de metal de hoja están representados por las líneas gruesas de gris, los alambres soldados se representan por las flechas verdes y rojas.
La primera capa (en la parte inferior) es el 9 x 9 pulgadas cuadrados de madera prensada de 1/8 pulgadas gruesa que obtiene el centro de la parte inferior de cada "botón bien" usando spray adhesivo. Rocía ambas superficies antes de unir las partes y presionando hacia abajo. Las fotos de arriba muestran distintos Estados de este proceso.
La siguiente capa es un contacto de chapa galvanizada. El metal de hoja fue dividido en 16 rectángulos iguales y cortar con las tijeras. Que podría hacer a cualquier tipo de metal de hoja fino o papel de aluminio, de aluminio que la soldadura no se pegue fácilmente a. Después de cortar las piezas solía un martillo suave y "pulir" los bordes de los cortes que no eran siempre planas o lisas. Usé mis manos para doblar los contactos metálicos como perfectamente plana como sea posible. Las hojas aplastadas luego estaban pegadas a los cuadrados de madera prensada de 1/8 de pulgada. El más grande los contactos metálicos, el más "sensible" parecerá el botón.
Tengo que explicar rápidamente aquí que, en aras de tener cables no conectados a los pads de paso botón superior (que "flotan" sobre la espuma de la cinta sobre el contacto fijo.) Intenté tener dos contactos separados en la capa inferior que luego tocarían por un contacto sólido que abarca el área de todo botón que se adjunta a la almohadilla flotante. Esto funcionó, al final, pero el botón sólo fue sensible al entrar directamente en el medio, y quería un botón que registraría su paso sin importar que fue pisó área (esquina o medio), así que tuve que ir y hacer el contacto inferior conectado a un cable y el contacto superior adjunto al segundo cable para cada botón. Si va a crear esto, habremos aprendido de mi error y corte 1 inferior y 1 placa de contacto superior de la chapa.

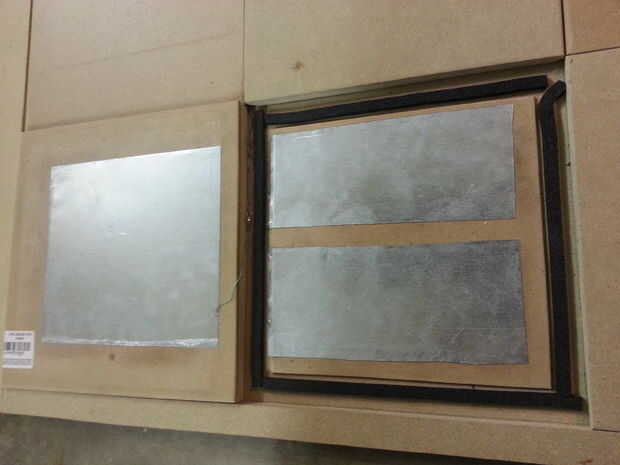

Por último, los contactos de metal superior deben encolar las piezas cuadradas de 11 pulgadas de madera prensada de 1/4 de pulgada que son los botones de paso. La imagen de arriba muestra los contactos superior e inferior de un paso más adelante en la construcción.
