Paso 2: Adaptaciones de la tarjeta de sonido: ¿por qué?
En el siguiente paso iré añadiendo condensadores de salida para las tarjetas de sonido USB, aquí analizaremos por qué es necesario:
Con el fin de ahorrar dinero en la producción de la tarjeta de sonido, no hay condensadores de salida fueron agregados. El fabricante ha hecho un marcador de posición para ellos, pero en vez de soldar los condensadores en la placa apenas pone en cortocircuito las conexiones.
Si no les añades, escuchará un estallido muy fuerte cada vez Conecte un altavoz o un par de auriculares a la tarjeta de sonido. Esto es porque el opamp incorporado necesita una alimentación simétrica, por lo que una tierra virtual se coloca en medio de la tensión máxima de 5V. Por lo tanto la salida del amplificador tiene un componente de voltaje de DC de 2.5V. Para este componente de la C.C. hacia fuera y tienen solamente una señal de audio AC va a los altavoces, un condensador debe colocarse en serie con la salida.

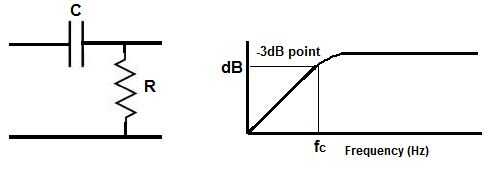

Tendrás el valor de la capacitancia sea suficientemente alto, porque de hecho estamos haciendo un alto filtro de paso RC donde la resistencia es la impedancia de entrada del amplificador. La respuesta de frecuencia se da en la imagen de arriba. Esto significa que todavía no pasaron una frecuencia de 0 Hz a la salida del filtro. Sin embargo, si la frecuencia de corte (fc) es demasiado alta, también se atenúan las frecuencias audibles más baja y no habrá bajo presente en la señal.
El compromiso de diseño hay que tener en cuenta es la siguiente: una capacitancia más alta significa una menor fc, sino también un condensador más grande. Para usar con un amplificador, típica resistencia de entrada es más de 40 kOhms. Si va a conectar un par de auriculares en la tarjeta de sonido, una capacitancia muy alta será necesario, puesto que la impedancia puede ir tan baja como 16 ohmios.
Fui con un condensador electrolítico de 47uF radial. El diámetro de 5mm es apenas lo suficientemente pequeño para la tapa caber dentro de la cubierta de la tarjeta de sonido, y el fc es inferior a 1 Hz cuando se utiliza con un amplificador, que es bastante más bajo! Para utilizar con auriculares, sugiero no va debajo de 470uF.
