Barato 2 vías Bluetooth conexión entre Arduino y PC (3 / 5 paso)

Paso 3: Cableado del Arduino + Bluetooth transceptor

ADVERTENCIA: mi módulo BLUETOOTH opera en + 3, 3V DC. LA ARDUINO UNO IO PINES 5V DE LA SALIDA. TAN EVITAR CONECTAR LAS CLAVIJAS DE SALIDA DE 5V ARDUINO A ESTE TRANSCEPTOR SIN UN DIVISOR DEL VOLTAJE.

Sin embargo puesto que los pines de Bluetooth salida 3.3V, esto dolerá los pines de Arduino que toleran 5V y el tratan de un 3.3V señal desde el transceptor serie Bluetooth como una gran lógica. Por esta razón no utilizo un divisor del voltaje para la conexión entre el perno de Bluetooth transmisión/TX (clasificada 3, 3V) y el pin de recibir/RX del Arduino 0 (clasificado 5V.)

INICIO DE CABLEADO

1) soldadura 4 cables al módulo Bluetooth: TX, RX, GND, Vcc

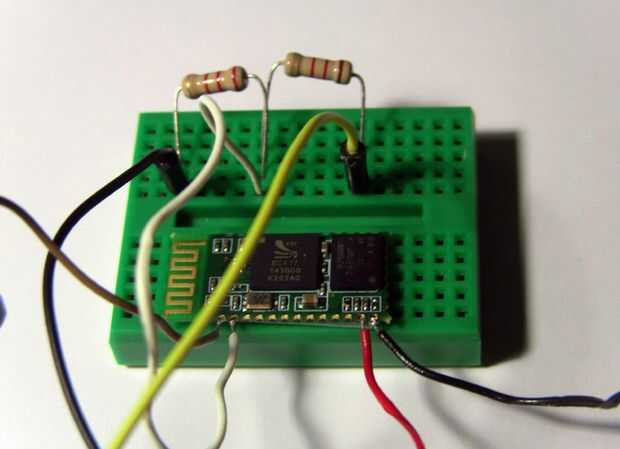

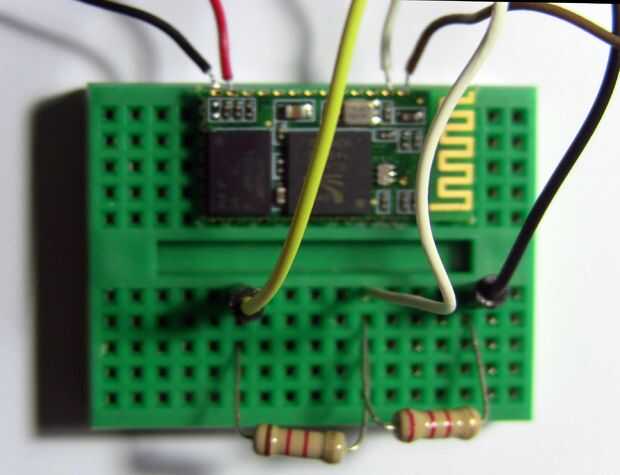

2) montar el divisor de tensión. Tengo un montón de fotos para ayudar con este paso.

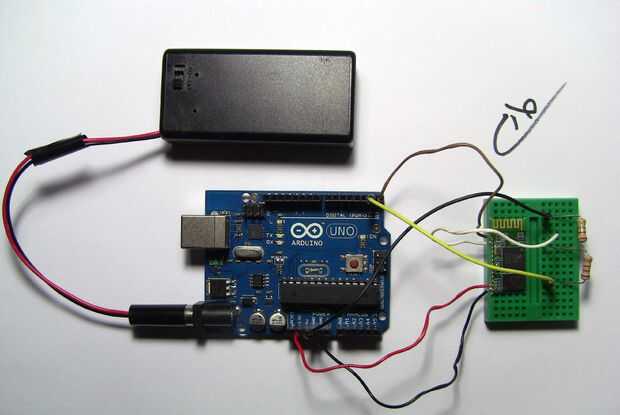

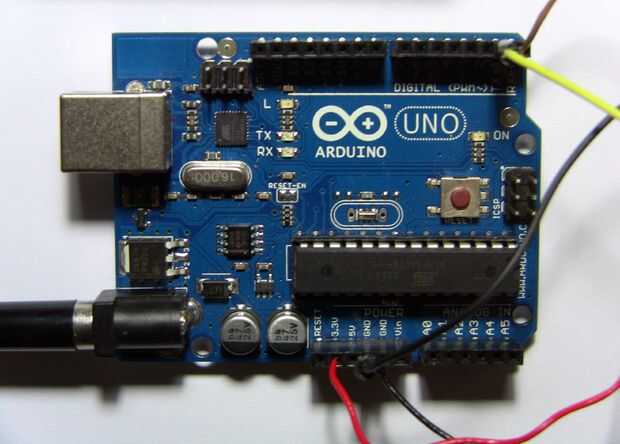

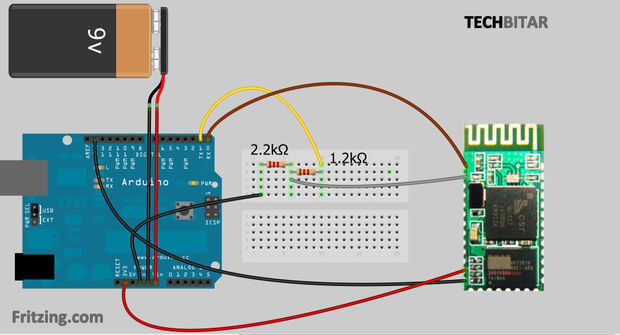

3) el módulo Bluetooth del alambre a la Arduino Uno de acuerdo con esto:

TX de Bluetooth---> Arduino Uno RX (Pin 0)
RX de Bluetooth---> Arduino Uno TX (Pin 1) a través del divisor de tensión.
GND Bluetooth---> pin Arduino GND
Bluetooth Vcc---> Arduino 3.3V pin pero no el pin de 5V.

4) el circuito de alimentación. Usé una batería de 9V.

Mantenga un teléfono móvil o un dispositivo Bluetooth útil para detectar si el transceptor Bluetooth está disponible.

En este momento, el transceptor de Bluetooth serial debe venir a vivir y otros dispositivos Bluetooth deben verlo. Si no ve el objeto, verifique el cableado nuevo.

Mi Bluetooth transceptor serie tiene un nombre por defecto del HC-05 y un código por defecto 1234 y velocidad de 9600. Compruebe la documentación del proveedor para su dispositivos nombre y código de contraseña/apareado.  Puede cambiar todos estos valores predeterminados con los comandos AT.

5) Conecte el dongle USB Bluetooth en tu PC y moverse a la siguiente sección.
