Barato 2 vías Bluetooth conexión entre Arduino y PC (1 / 5 paso)

Paso 1: La lista de piezas de

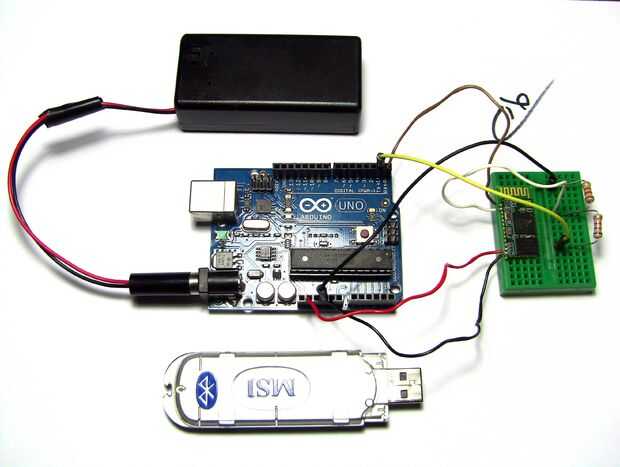

HARDWARE

-Arduino Uno (R2) o clon.
--Bluetooth transceptor serie conectado al Arduino. Tengo una de Ebay con el chipset BlueCore4. Buscar Ebay inalámbrico Bluetooth Transceiver módulo RS232 / TTL.
--Bluetooth USB dongle para conectar a la PC. Utilicé un viejo MSI pc2pc Bluetooth así como un Bollionton Bluetooth USB dongles y trabajaron bien.
--El 1,2 K ohmios y resistencias de 2,2 K Ohms se utilizará como divisores de voltaje a 5V de Arduino a unos 3, 3V. Se pueden sustituir con 10K ohmios y resistencias de 20K Ohms. Si usted sabe cómo calcular los divisores del voltaje, no dude en utilizar otros valores de sus resistencias.
-Protoboard y los cables de puente.
--Alimentación. Usé una batería de 9V.
--Cualquier PC compatible con IDE de Arduino se necesitará programar el microcontrolador de Arduino.
-Más PC y smartphone w/Bluetooth y un emulador de terminal pueden utilizarse para controlar Arduino.

SOFTWARE

-Windows 7 64 bits. Pero esto debería funcionar en otras plataformas soportadas por el IDE de Arduino.
--IDE de Arduino 1.0
- Emulador de terminal Tera término Pro pero otros emuladores similares deberían funcionar.
-- Plazo de Tera por el autor original del software
