Paso 8: Cheque electrónico y programación del PIC

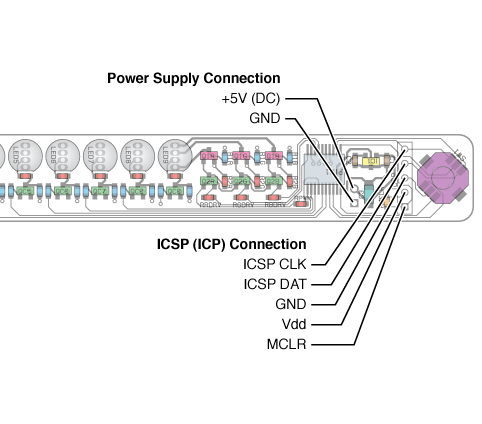

Luego enciende el PC, iniciar el IDE de Microchip y programar el microcontrolador PIC en la placa con el archivo HEX. Usted necesita conectar una fuente de alimentación de 5V. Utilizar una cabecera recta 5 pines para la conexión (Cojín cuadrado marca el pin MCLR) el programador. Mina es ICD 2, pero cualquier programador compatible como ICD 3, PICKit 2 y 3 debe trabajar.
Sólo tiene que utilizar las agujeros/almohadillas de PCB como si fueran el conector hembra. Darle un poco de tensión hacia los lados para asegurarse de que la conexión eléctrica es estable.
Necesita usar el modo de "programación alto voltaje". IDE por defecto al modo de programación de bajo voltaje para el dispositivo, así que asegúrese de cambiar el modo de. Encontrará esta opción en IDE, en el menú "Programador" -> "Configuración". En la pestaña de "Memoria de programa", ver "Tensión alta uso en MCLR".
(Si el programador es más viejos como el mío, también necesita asegurarse de que el voltaje de programación para el modo de programación de alto voltaje está por debajo de 9V. Microchip sugiere utilizar regulador de derivación alta velocidad en el pin MCLR a la tensión - encontré este overkill - acaba de poner un diodo de zener V 8.2 entre MCLR y GND. Funciona!
Si usted recibe lo siguiente:
"Las siguientes regiones de memoria no se pudieron programar correctamente:
Memoria de configuración
Dirección: 00f8000c esperado valor: 0000007a recibidas valor: 000000fa
Error de programación"
entonces no está utilizando modo de programación de alto voltaje. Por favor verifique la configuración (vea la pantalla de disparo) y vuelva a intentarlo.
Si todo va bien, verás el IDE de programación de informes. Si no, volver a inspección más.
