Paso 6: montaje

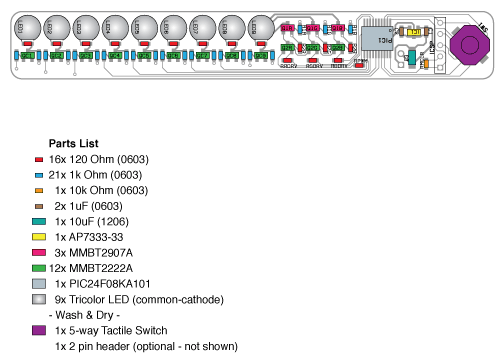

Por favor, descargar e imprimir la "tabla de colocación de piezas". Se utiliza para identificar/guía donde van todas las piezas.
Te recomiendo siguiendo el orden indicado. También ser consciente de la carga electrostática. Utilizar escritorio antiestático mat si tienes uno. O coloque papel de aluminio debajo de la PCB como lo hago.
Montaje de los LEDs
Si desea montar el LED muy cerca de la PCB como lo hago, usted necesita cortar los cables. Corte los hilos de derecha donde ponga espeso. Por favor consulte la imagen.
Los cables de LEDs están muy juntas, tan fácil crear la soldadura al soldar los puentes. Obtener su mecha de soldadura útil y asegurarse que no haya cortocircuitos.
Lavado de la Junta
Soldadura de todo _but_ el interruptor. Luego lavar la placa con agua. He tenido muchos problemas de LED parpadeando un rato después de la Asamblea debido al leve cortocircuito causado por residuos de fundente. Empalmes de la soldadura con fundente de alta calidad, pueden acumular polvo y con la humedad en el aire crea conducta eléctrica. Los problemas se fueron después de que empecé mi PCB de lavado.
PCB en agua tibia y detergente de lavado. Uso cepillo de dientes usado para fregar los empalmes de la soldadura, asegurándose de que todo el flujo está apagado. Enjuague muy bien con agua tibia y seque completamente con un secador de pelo. (Muy importante)
Si usted suelde el interruptor por error, no lave la Junta. Los interruptores no pueden ser mojados. En su lugar, use hisopos de algodón y alcohol o flujo para limpiar el residuo de fundente.
Después de que el PCB es limpiado y seco, el interruptor de la soldadura y montaje está terminado!
