Paso 10: Esviados el posicionador de juntas

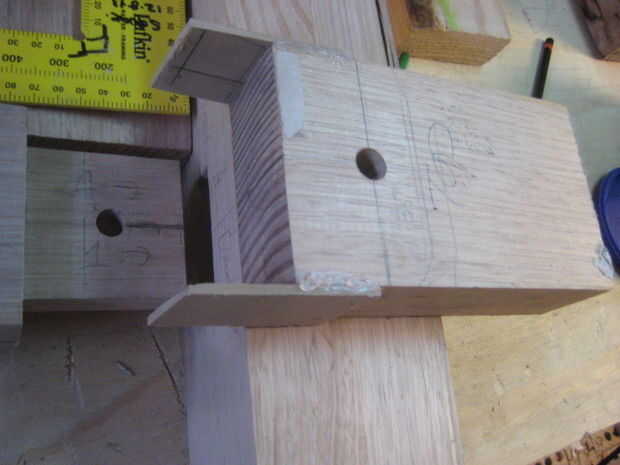

con un 90 x 45 de corte aprox. 200 mm de longitud (marcar esto como plantilla de la espiga)
Mida y marque en un extremo, 45mm (mitad de la anchura) dibujan la línea de la cara.
Mida y marque en el lado 45mm otra vez la mitad de la anchura.
donde estas líneas se cruzan es el punto de perforación.
usando una broca de 12 mm taladro a través de todo el camino.
Fije 2 pedazos de chatarra fina de madera a los lados. atornillar y encolar.

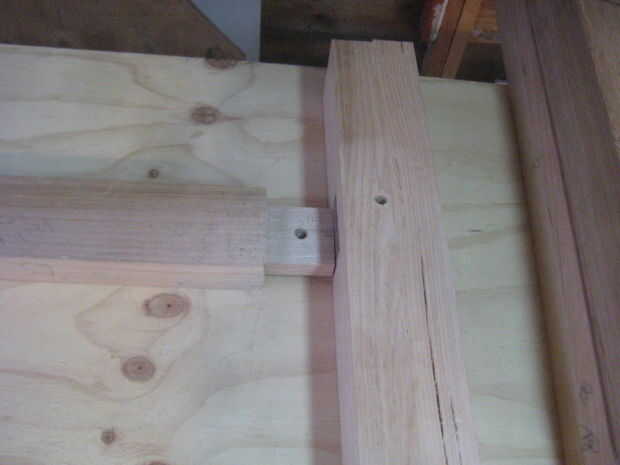

Deslice la Junta, asegurando su mortaja y tennon común es al ras y a escuadra con la pierna.
Coloque un trozo de 90 x 45 en la parte superior de la pierna que sólo inserta, desplazamiento duro contra el larguero y en línea con la pierna.

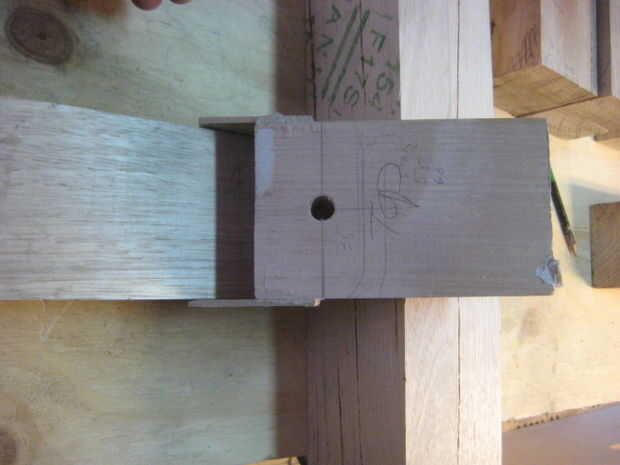

Deslice la plantilla en el carril 2 de corte de ahuecamiento.
con cinta de doble cara para mantener la plantilla en su lugar la perforación.
¿sacar la pierna por lo que u no perforar la tennon, pedacito de largo?
utilizando la plantilla en el taladro, el taladro a través de todo el camino.
Aquí está la parte difícil. Una tercera mano es útil aquí.

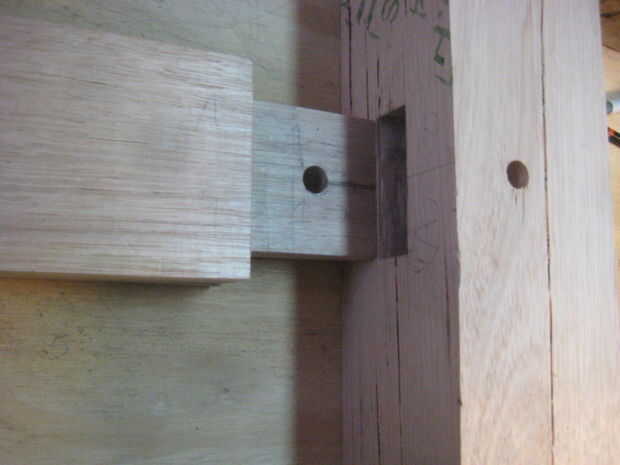

Introduzca tennon en ranura, mantener cuadrado y acoplados firmemente contra el hombro.
con el taladro apagado, baje la broca hacia abajo la u orificio perforada sólo hasta que la punta toque la tennon recién insertado.
aplique suficiente presión para dejar el guión más.
Quite el empalme, retire la pierna del taladro.
Alinee la punta de espada 2/32 del pedacito del centro hacia los hombros de la articulación y taladrar. usando una tabla de desecho de repuesto bajo el tennon no para volar fuera de la base.
REPITA PARA TODOS LOS EXTREMOS DE 12
Nota:
Estoy seguro de que hay una manera más fácil de hacer esto, no lo saben.
