Banco de energía solar con salvado 18650 (2 / 4 paso)

Paso 2: Cableado de conexión

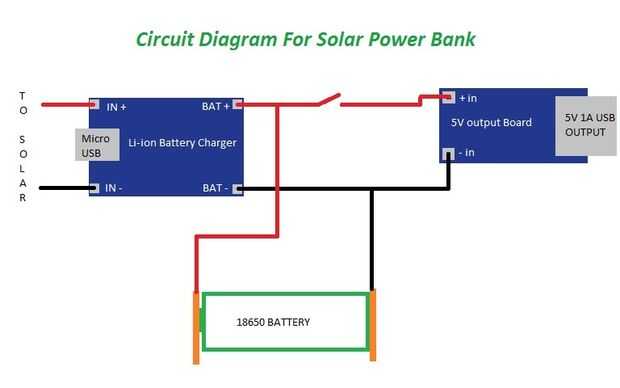

La conexión es bastante sencilla y se muestra en el diagrama anterior. Para aquellos que quieran saber cual cable va donde continuar leyendo otros saltar al siguiente paso.

En primer lugar permite empezar desde el panel Solar,

1. el panel Solar tiene un diodo por el lado positivo para impedir el flujo de la corriente de la batería a la celda.
2. el positivo y negativo del panel solar está conectado con la N + y N-del controlador de carga respectivamente.

3. el BAT + y BAT - está conectado a la batería positivo y negativo respectivamente.

4. el positivo de la batería / BAT + está conectado a un interruptor y el otro pin del interruptor está conectado al positivo del módulo de configuración.

5. el murciélago- / negativo de la batería está conectado al negativo del módulo de configuración.

6. una resistencia de 47 ohmios de valor se suelda en los pines de datos de la salida USB, que ayuda a cargar teléfonos iPhone puesto que necesitan alguna señal para activar la carga, sin este iPhone no carga.

7. usted puede agregar cualquier número de paneles solares en paralelo para aumentar la corriente y así carga más rápido.

8. el micro USB en el controlador de carga ayuda a cargar la batería por salidas USB.
