Bajos costo de actuador lineal (utilizando pegamento) (8 / 10 paso)

Paso 8: Hacer la estructura de soporte para el tubo de plástico.

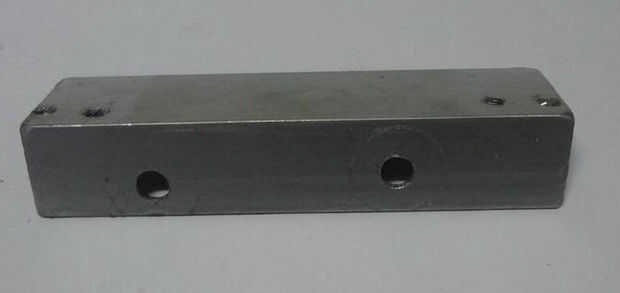

  • Para hacer el soporte para los tubos de plástico debemos cortar un ángulo de aluminio de 13,5 cm.
  • Ahora tenemos que perforar agujeros en los lados del ángulo de aluminio.

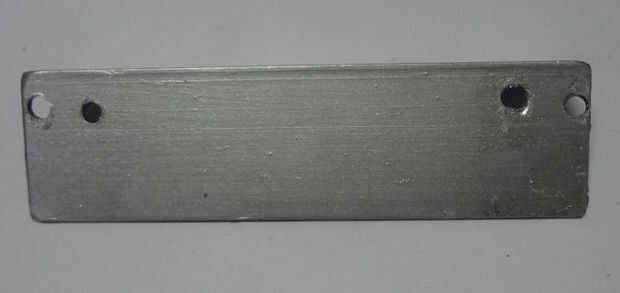

  • Ahora tenemos que cortar cuatro barras de aluminio largo fino de 12 cm y taladre agujeros en ellos como se muestra en la imagen.
  • En este paso vamos a utilizar sólo dos barra de aluminio largo de fino 12 cm, los otros dos son para el siguiente paso.

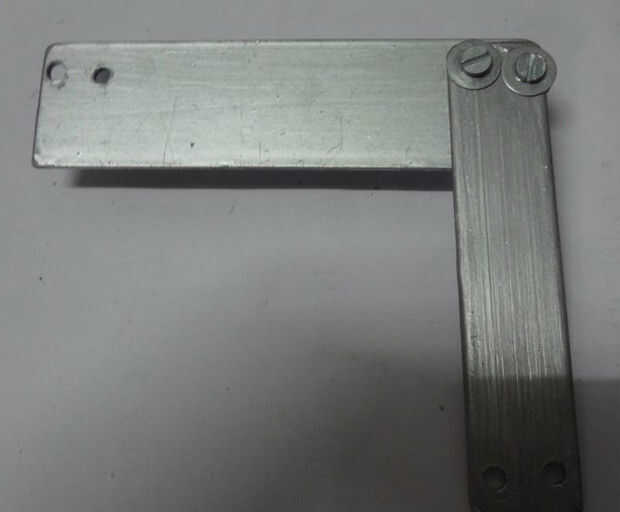

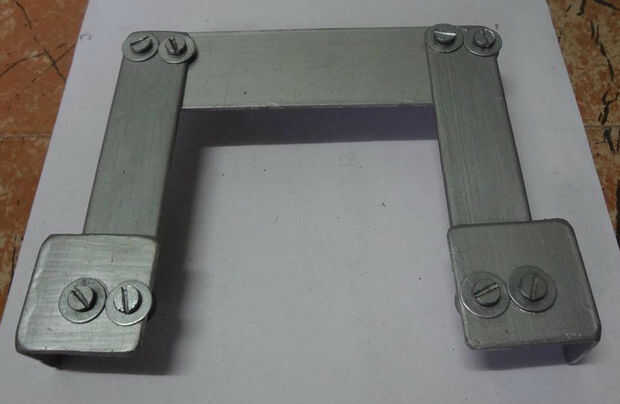

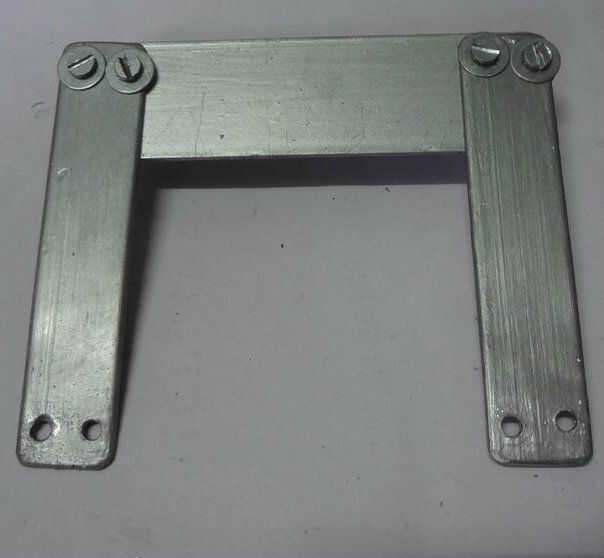

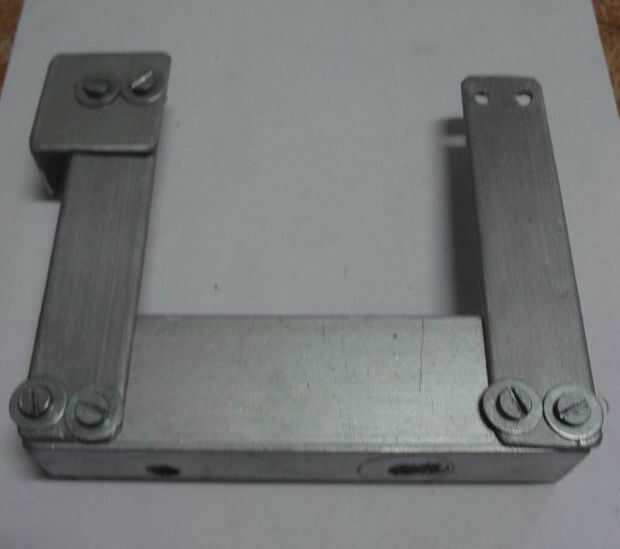

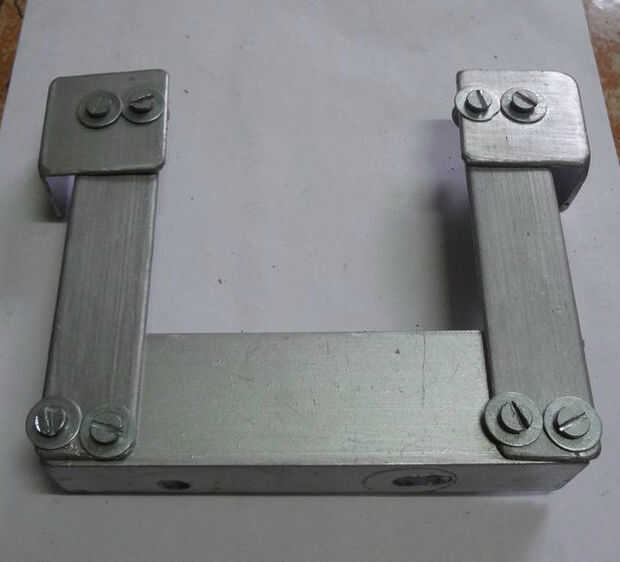

  • Ahora ataremos estas barras de aluminio largo de 12 cm con nuestro ángulo de aluminio largo 13,5 cm como se muestra en la imagen.

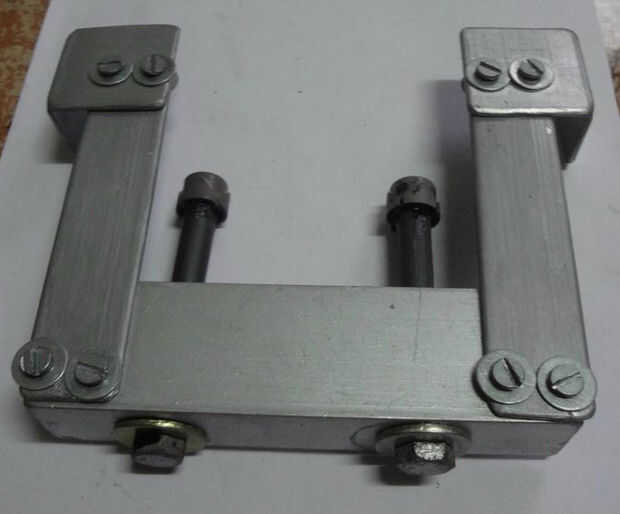

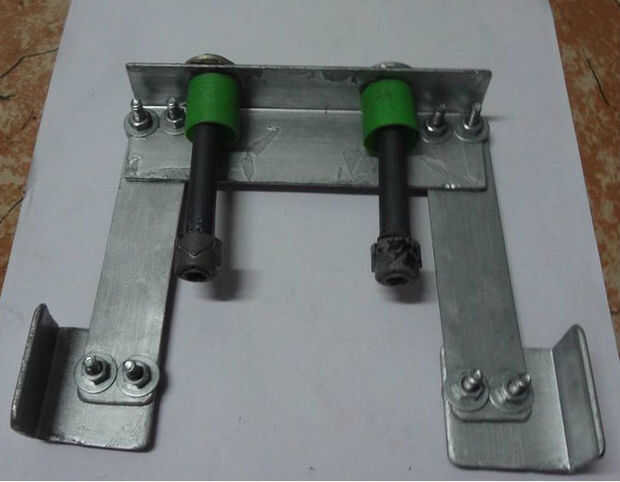

  • Ahora el siguiente paso es fijar el ángulo de aluminio con dos tubos de plástico como se muestra en la imagen.
  • Para unir tubos de plástico con ángulo de aluminio podemos utilizar grandes tornillos para sujetar los tubos de plástico en su lugar con ángulo de aluminio. y ahora su apoyo de tubo de plástico está listo.
