Bajo costo 24 Led bicicleta luz proyecto (5 / 6 paso)

Paso 5: La luz trasera y de frenos

Utiliza una luz de separación, para iluminación de 12v
y para ser utilizado en un remolque, aquí está el enlace:
http://www.AutoZone.com/AutoZone/Accessories/Blazer-red-Clearance-Light/_/N-4b8h?itemIdentifier=378117_0_0 _

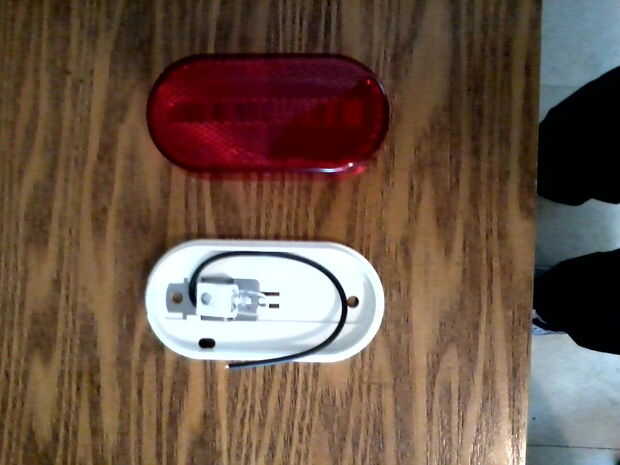

Levante el lente de la carcasa con un destornillador de cabeza plana.
Empujar el dow un grifo pequeño extraer la lámpara de bombilla de luz existente

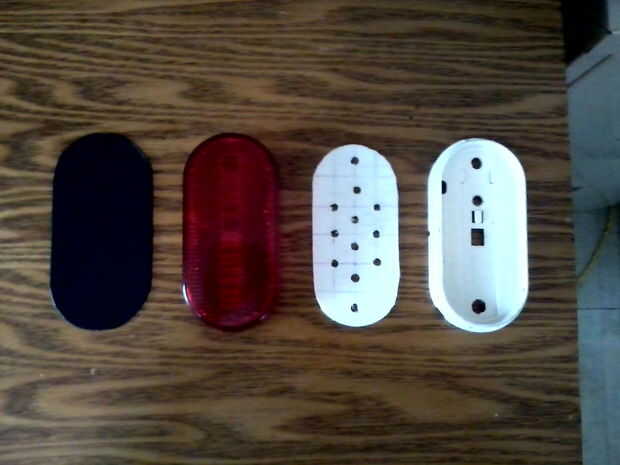

Entonces yo cortar un óvalo de plástico blanco que se ajusta el diámetro interior del óvalo
con suficiente espacio para montar la lente roja sobre él otra vez.
Luego cortar un trozo de plástico negro de un corte de caja de DVD este óvalo
para el diámetro posterior de la carcasa.
Antes de corte el plástico blanco donde serán colocados los leds.
Utilicé una regla y dibujó líneas uniformemente donde debe ir el LED.
Luego perforar una línea de 6 agujeros hacia abajo en el centro del óvalo plástico blanco
con tres agujeros a cada lado del centro 6.
Entonces centro va a ser la luz de freno
y los seis externo va a hacer la función de luz de cola.
Hay un cuarto de pulgada bajo el óvalo de plástico blanco donde va en la caja.
Hay sólo alrededor de un cuarto de pulgada entre la placa de led
y el cuerpo tan poniendo 12 todos los Leds y las resistencias de cuatro
y soldar todo en un poco de plano tomaron más tiempo.
Utiliza un montaje de postes de asiento de bicicleta rojo reflector para contener esta luz.
Un pequeño agujero a través del óvalo de plástico negro y la carcasa blanca.
Ya hubo un corte donde el foco de luz era lo que hace el segundo agujero.
Añadido dos tuercas y dos tornillos para fijar la cubierta, el óvalo negro al Monte.
Se ha añadido una tira de cinta sobre los pernos en el interior para evitar que cualquier cortos.

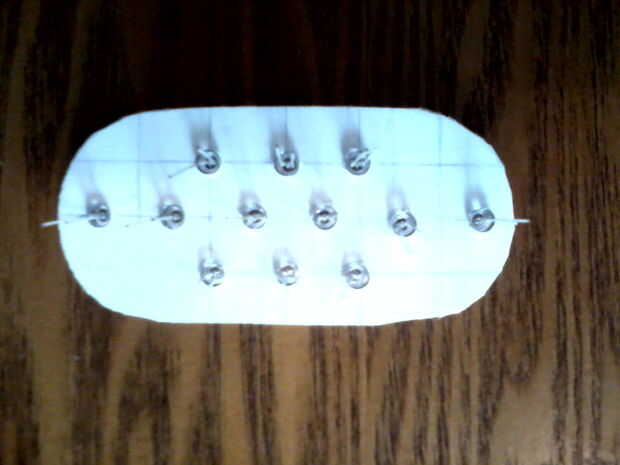

A los 12 leds super brillantes rojo en los orificios de la
patrón en el óvalo de plástico blanco y había pegado en lugar.

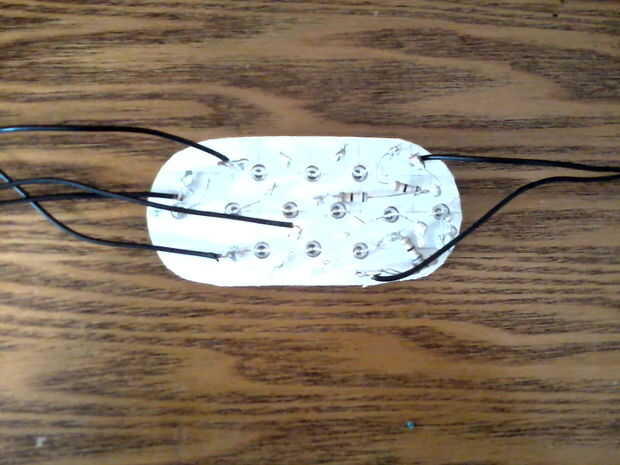

Alambré ellos tres en serie con cuatro resistencias de 56 ohm en las patillas negativas.
Los leds fueron montados y cableados,

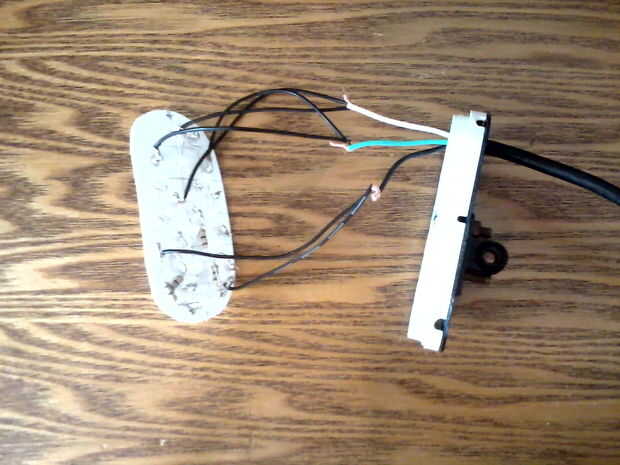

Utilicé cable de alimentación de ordenador para este proyecto.
Tiene un revestimiento exterior negro.
En el interior tiene tres cables, uno negro, uno verde y uno blanco.
Utiliza el negro como el cable de tierra.
El cable blanco de la tira de centro y el alambre verde para los leds de outter.
Pegado el panel llevado del caso deja secar
y rompió la lente reflector rojo.
Sellado unos pequeños agujeros en la carcasa con silicona
y fue alrededor de los bordes con cinta de fricción para ocultar el plástico blanco expuesto.
Que más tarde en la sustituye a la cinta de fricción con cinta aislante.
