Paso 5: Juntándolo todo (y advertencias)

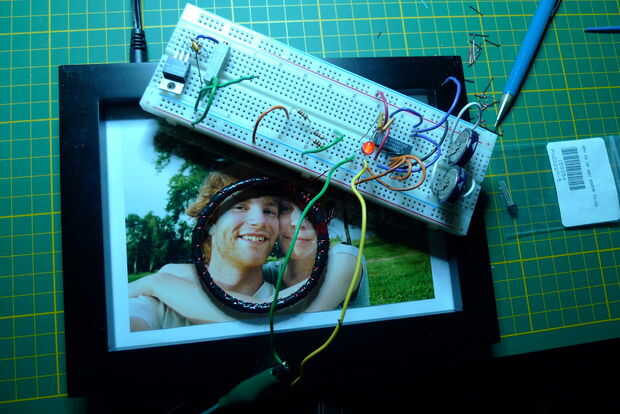

Por supuesto el propósito de este instructivo es que no hay ninguna 'conexión'! Si el oscilador de potencia y tener el secundario de la bobina interior/sobre/alrededor de la bobina primaria, observará que se genera una tensión bastante decente en la bobina secundaria. Aunque normalmente más de la mitad el voltaje en el primario, el generador CW toma esa tensión y convenientemente produce un 5V limpia. Idealmente, esto se puede utilizar para cargar un banco de capacitores grande como hice yo, o un circuito de 5V de la energía baja. Ahora para las salvedades.

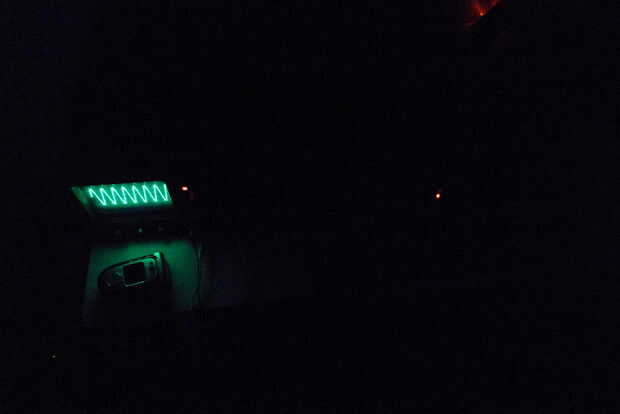

Esta primera de ellas siendo que realmente no puede usar esto para cualquier aplicación actual alta, tales como motores de conducción o un montón de LEDs. Carga es evidente diferentes y funcionará perfectamente bien para eso. Cuando intenta tirar demasiado actual fuera de este circuito la tensión empezará a caer considerablemente. Por ejemplo cuando se conecta un banco de capacitores totalmente agotadas que el voltaje en el secundario se reduce considerablemente. Si usted toma una mirada en la primaria durante este tiempo, también verá que la frecuencia y la amplitud de la onda es considerablemente diferente. Este cambio de frecuencia es lo que le impide utilizar altas cargas actuales. Estoy seguro hay mejores osciladores y otras medidas que pueden adoptarse para mejorar la regulación de voltaje, pero esto funciona como un modelo preliminar.
La segunda advertencia es que no se puede poner cualquier metal entre primaria y secundaria, particularmente metales de hierro base (acero, acero inoxidable u otro). Incluso colocando el circuito oscilante dentro de los efectos primarios el rendimiento, creando zonas de abandono en la superficie superior del marco que impiden la carga cuando el secundario se coloca en ciertos puntos.
La tercera ADVERTENCIA es que la distancia entre la bobina primaria y secundaria debe mantenerse al mínimo. Esto no es WiTricity, no potencia nada sobre una distancia de hasta 20 cm.
Sin embargo es muy fácil trabajar alrededor de estas limitaciones. Mi método era utilizar el circuito para cargar un condensador grande Banco (3F a 5V) y luego usar ese banco para alimentar una conmutación regulador (para mantener un 5V constante incluso cuando el voltaje del condensador) y LDO para tener 5V y 3.3V que trabajar con. Se tarda aproximadamente una noche completa para cargar los condensadores, y puedo conseguir una cantidad considerable de tiempo de ejecución con atención al resto de mi circuito de ahorro de energía adecuada.
¿A continuación? Bueno tal vez una versión más grande, más robusta que carga una batería de coche, o una versión más agradable aspecto para cargar una batería de teléfono celular. Tal vez algunos experimentos en rollos envueltos en plana u otros métodos. No dude en ampliar mis métodos y mejorar la tecnología, heck, tomar mi idea e integrarlo en algunos de sus proyectos ya existentes. Siempre y cuando promete hacer un instructivo o algo fuera de él, estoy interesado en ver lo que hará con esta gente! También asegúrese de respetar mi licencia creative commons by-sa ;).
Happy Hacking,
-Devin
