Paso 3: Bobinas y oscilador
El oscilador es bastante simple y fue probado en simulaciones y en un circuito práctico. Deriva de la uno

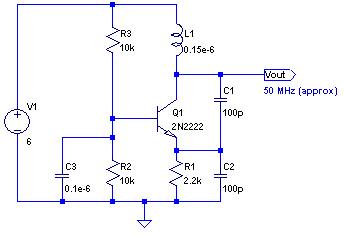

en la wikipedia, sin embargo valores tuvieron que ser cambiada y más BJT (transistores) se añadieron después descubrí que máxima transferencia actual mejorado. Imágenes y esquema áspero están por debajo. Nota para agregar más BJT sólo conecte en 'paralelo' a en el esquema, pin a pin.

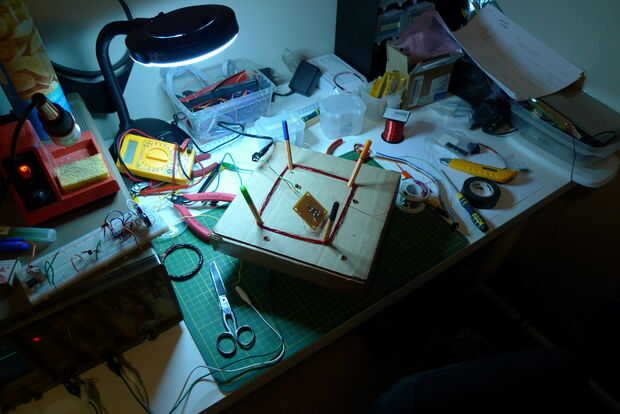

La bobina primaria empezó como ~ 18 vueltas a ~ 15cm de diámetro, luego quité turnos basados en el diámetro forma final. Si nos fijamos en la imagen de la plantilla verás cómo fácilmente hacer las bobinas a un cierto tamaño. Sólo corta unos agujeros en una caja de cartón y usar en un ángulo para envolver el cable alrededor.

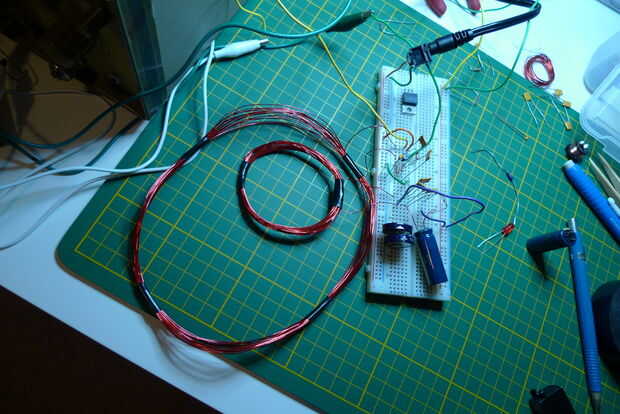

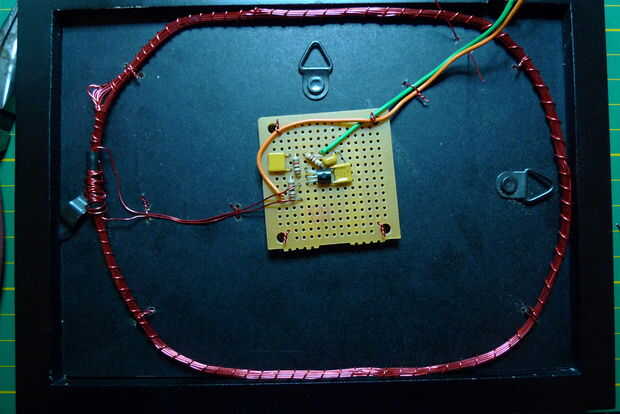

En la foto del circuito terminada/de la bobina, obligó la bobina en una forma aproximadamente rectangular, por lo que la inductancia cambiada. Simplemente hacer la bobina con un par de vueltas extra y que conecte hasta el oscilador (directamente, de la soldadura lo sin cables ni otros cables). Lugar el ' alcance de sondas a través de la bobina y comprobar el período de la onda. Quite las bobinas hasta que el período coincida con lo que quieras (en mi caso, era 12.5us). Por quitar las bobinas me refiero físicamente Quite una cortando el cable y volver a soldar el extremo. El exceso de cable conducirá a más inductancia y no obtener el valor correcto.

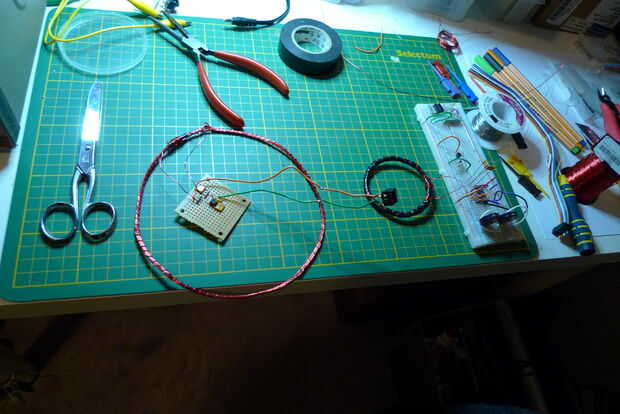

Después que termine con la bobina primaria a hacer esencialmente lo mismo para la bobina secundaria. Sólo desoldar la primaria y repetir. Sin embargo al hacer la bobina eres Bienvenido cambiar el diámetro y número de vueltas. Usé mi mano para la segunda y comenzó con 30 vueltas, para que sea más pequeño y más fácil de encajar en las cosas.
Una vez completado se pueden envolver las bobinas, aunque esto es arriesgado como se cambia la inductancia significativamente por lo que tendrás que hacer una considerable cantidad de ensayo y error para hacerlo bien. La inductancia cambia porque está obligando a los hilos más cerca juntos.
Ahora sobre el esclavo recolección y generador CW!
