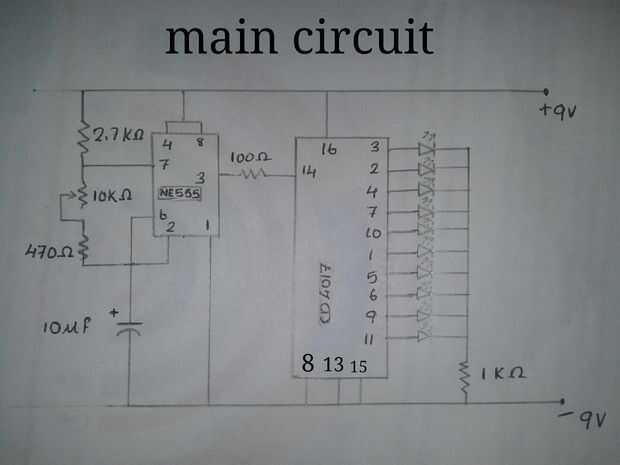

Paso 2: diagrama del circuito

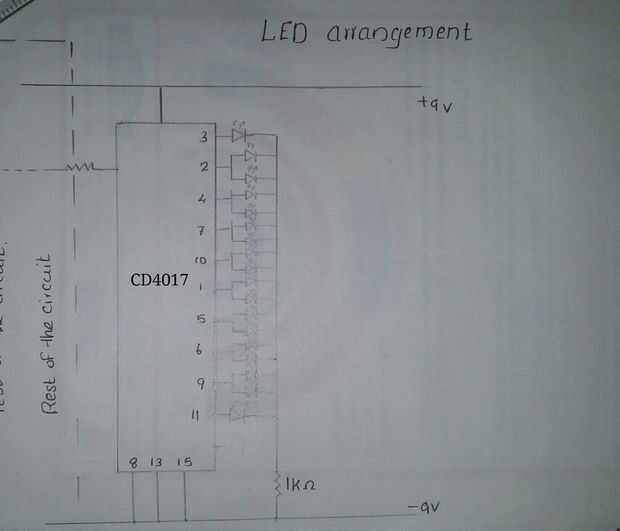

la segunda imagen muestra cómo conectar los LEDs
CD4017 es un 16 perno CMOS década / divisor. Toma la señal del reloj de la entrada de reloj y se convierte en el 10 la salida en secuencia, cada vez cuando recibe impulsos de entrada de reloj. Un popular IC, CD4017 es extremadamente útil en diversos proyectos como luz Chaser, matriz de morir. También es útil en muchas aplicaciones como contador/decodificador binario de división de frecuencia, divida por N cuenta, sistema de alarma etc..
