BADASS MECATRÓNICOS LEGO MINDSTORMS alas (7 / 18 paso)

Paso 7: Colocar los sensores y el cableado

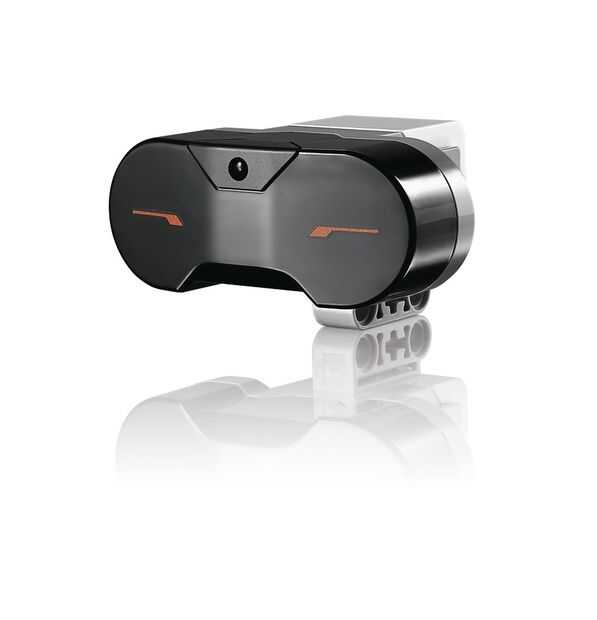

He utilizado una parte del Sensor infrarrojo EV3 #95654 como personas a pie hasta las alas, las alas comienzan a la jugada.
El sensor de proximidad (puerto 4) se encuentra en la parte delantera. y los cables en la parte posterior.


* más de esto en la página siguiente

CABLEADO

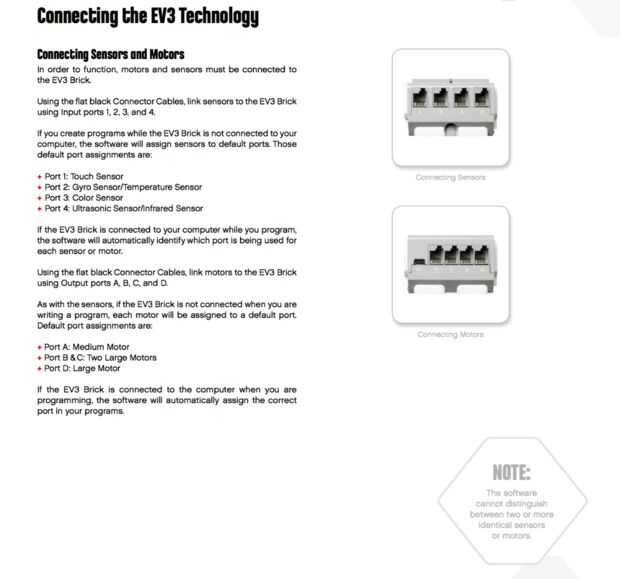

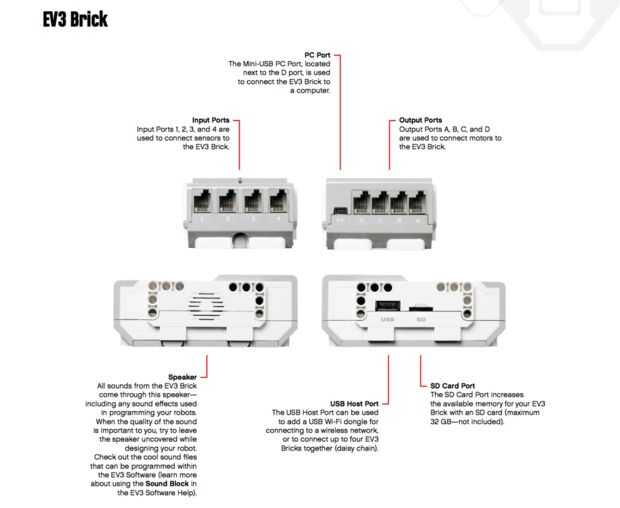

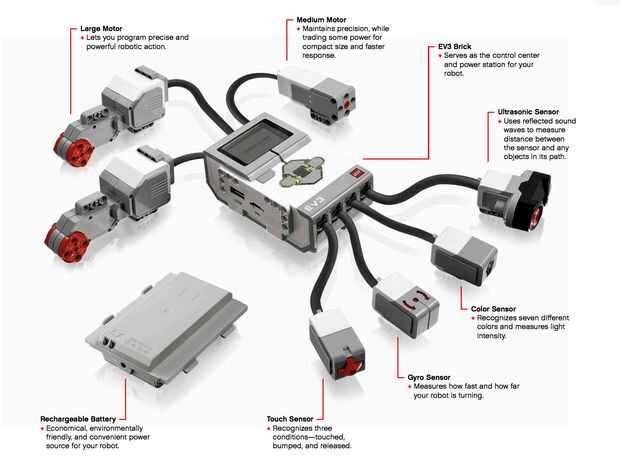

Siguiente paso: cableado! Usted necesita asegurarse de que los cables no molestan el movimiento y la función de cualquier manera. También considerar longitudes de cable para cada sensor o el motor. Mi cableado es como sigue:

PUERTO 1
PUERTO 2
PUERTO 3
Puerto 4 Sensor de proximidad

Al puerto Motor mediano
Puerto B Motor XL
PUERTO C
PORT D Motor mediano
