Babbletron - una exploración interactiva de computadora genera discurso (2 / 11 paso)

Paso 2: hardware del prototipo

Contrariamente a la imagen presentada por el panel de botones grandes, el babblebot es realmente un pequeño dispositivo. Si usted está considerando mediante síntesis de voz en su proyecto pero no necesita una gran interfaz de usuario, usted debe considerar cableado un concepto pequeño protoboard primero. Incluso si vas a hacer una construcción grande, todavía probablemente debe comenzar con un diseño de tablero.

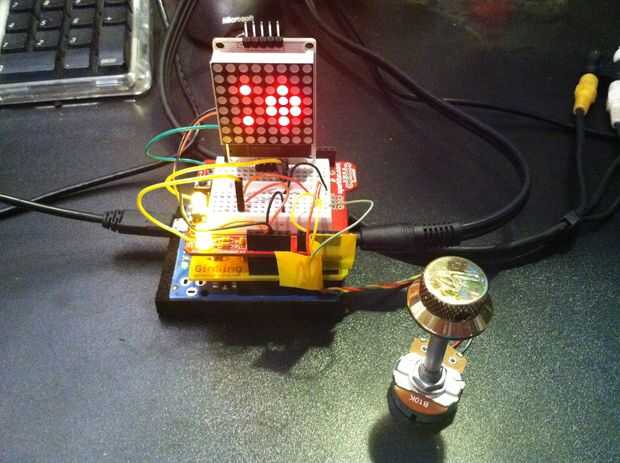

En la foto es el babblebot sans la botonera, que es ideal para las pruebas de funcionalidad. Apilando el Arduino, el escudo de ginseng, Sparkkun protoshield (con placa) y la matriz de LED tenemos la electrónica básica para implementar la babbletron. También en la foto aquí un potenciómetro utiliza para simular el conmutador de pedal utilizado en el diseño final para el control de tono de voz.

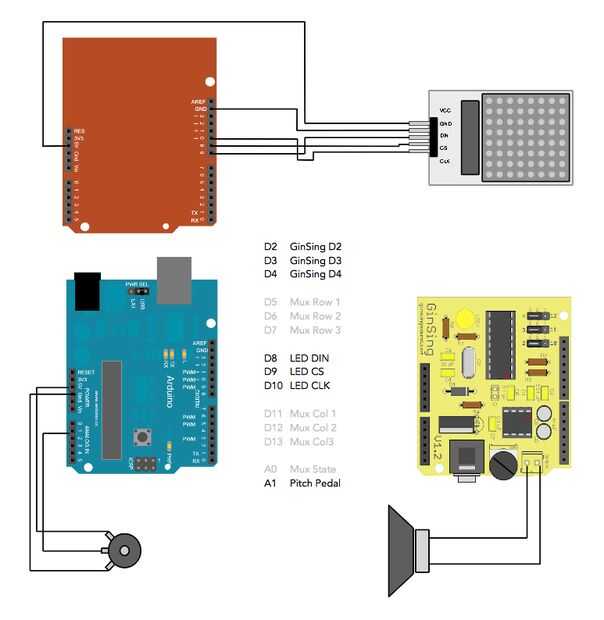

Puesto que los escudos todos pasan los pernos Ardiuno, el trabajo sólo real en la construcción del prototipo es asentar la pantalla LED y conectar (via puentes preferentemente) a los pernos. Para conectar la pantalla de matriz de LED, alambre protector D8 para mostrar DIN, D9 quieras CS, D10 quieras CLK, 5V VCC y GND para visualizar la tierra como se muestra. Las otras conexiones en el prototipo están un pines de Arduino potenciómetro [PWR, GND, A1] y un altavoz o 1/8" estéreo al amplificador.
