Azul caja ligera del LED en una lata de Altoids(-like) (4 / 11 paso)

Paso 4: Cartón de Clip

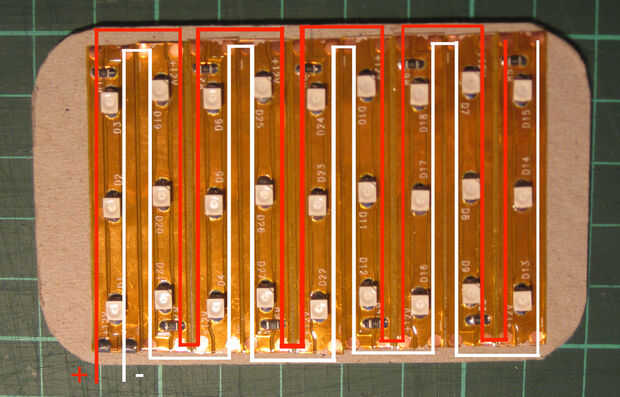

Donde a + terminal es junto al + terminal quiere conectarse (o - siguiente generación-), es fácil de conectar: un pegote de soldadura y usted está allí. Pero simplemente no se puede conectar todos los terminales a sus vecinos de cercanas, o no tienes un circuito en la placa. Algunos terminales tienen que ser conectados a los socios más distantes. Ver la foto del tablero de LED con las líneas rojas y blancas para las conexiones necesarias para alimentar el tablero entero.

Para mantener las cosas simples, realizamos las conexiones más lejanas a través de cables a lo largo de la parte posterior de la cartulina.

En primer lugar, marcar donde vas conectando terminales adyacentes y donde tendrás que conectar lejanos. Asegúrese de que tener una trayectoria continua de principio a fin para ambos + y -.

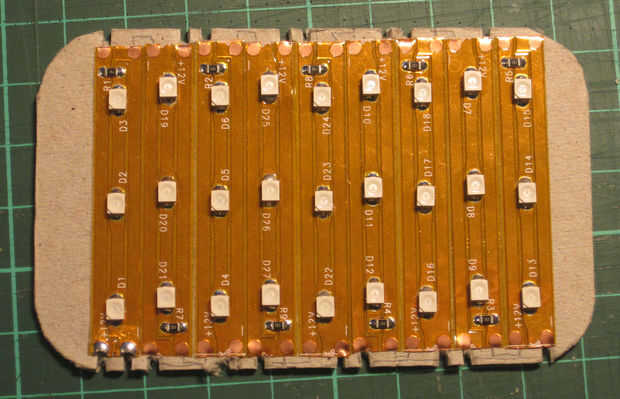

Luego de la muesca del cartón al lado de los terminales separados. (Hacer dos cortes paralelos en la cartulina y sacó la ficha de intervención con alicates de punta de aguja. Usted puede encontrar una técnica mejor que esta.). Tenga cuidado de dejar una ficha de cartón entre cercanos cortes para separar los cables y evitar cortos circuitos.

Mientras estás en ello, hacer muescas similares para los cables que Irán al conector.
