Ayudar a manos para soldar (6 / 7 paso)

Paso 6: Conexión de los LEDs

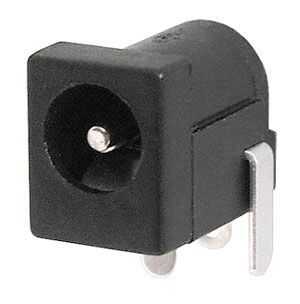

Ver en la toma de corriente debe ser tres dientes bajando.  Dos que están en una fila y uno a un lado. No te preocupes el uno al lado.  La pata posterior es + y el frente es-.
Usted necesitará incluir resistencias dependiendo de qué voltaje el LED se establece en.
Mi LED son 3 a 3.7 voltios usé resistencias de 100 ohm.
Soldar las dos resistencias para el diente positivo y luego soldar los cables a las resistencias.  Asegúrese de que los cables sean lo suficientemente largos.
Ahora soldar dos cables a las patillas negativas.  Tome cada uno positivo y un cable negativo y alimentarlos a través de los orificios para que cada agujero tiene un cable positivo y uno negativo.  Tuerza los alambres.  Esto ayudará a los cables para ser más manejable.  Asegúrese de que realizar un seguimiento de la + y - hilos así que usted puede soldar los LEDs en correctamente.

No puede probar la unidad enchufando el cable de alimentación.  Tengo un cable que se conecta a mi computadora para la energía.  también se puede utilizar un cable para un enchufe o un cable de conexión a una batería.
Una vez que cada cosa está conectada y trabajando te puede utilizar pegamento caliente para asegurar el gato y cables por debajo.
