Paso 3: Los esquemas

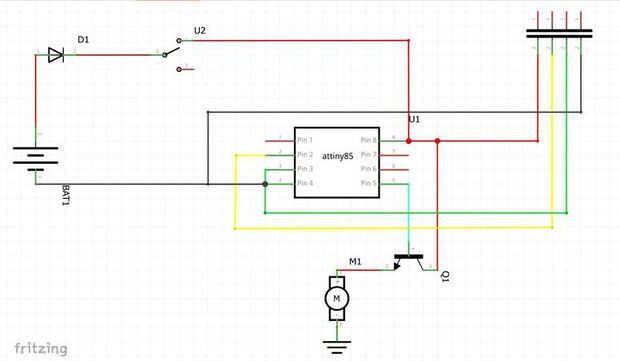

El esquema puede dividirse en tres partes:
1. fuente de alimentación
2. SR HC-04
3. DC Motor de la vibración
La alimentación consiste en dos CR2032s, un diodo y un interruptor SPST. El CR2032s en serie nos dará una tensión de 6v (suponiendo que estamos utilizando baterías relativamente "nuevas"). De hoja de datos de los attiny, usted encontrará que la absoluto voltaje máximo de operación de un attiny es 6v. Puesto que las baterías pueden producir voltajes más altos que sus cantidades nominales, sólo conectar dos CR2032s en serie podría darnos tensiones superiores a 6v (que dañaría el attiny). Para bajar la tensión, he añadido un diodo en serie con las pilas. Esto disminuirá la tensión hacia abajo de 0.7V, para asegurar que nuestra attiny nunca recibe cualquier tensión superior a 6v. Para completar la alimentación, añadir un interruptor SPST para actuar como un interruptor on/off para nuestro circuito.
El SR HC-04 la conexión es bastante sencillo. Sólo tiene que conectar VCC a nuestra fuente de voltaje positivo, el suelo de tierra, TRIG al pin de attiny85 2 y ECHO a la clavija de attiny85 3. (Las conexiones TRIG y eco dependen de código programado del attiny).
El motor de la vibración continua requiere un transistor y un attiny pin para la función. Primero, conecte la base de un transistor NPN con conector físico de attiny 5. Conectar el colector a nuestra fuente de voltaje positivo y el emisor a la conexión positiva del motor DC. Finalmente, conecte el lado negativo del motor DC a tierra. Un transistor se utiliza para funcionar el motor de la C.C. porque pins de attiny no corriente suficiente para alimentar nuestro motor, así que en su lugar que utilizamos un transistor, así que podemos suministrar más corriente para el motor.
