AVR Transistor Tester (3 / 8 paso)

Paso 3: semiconductores

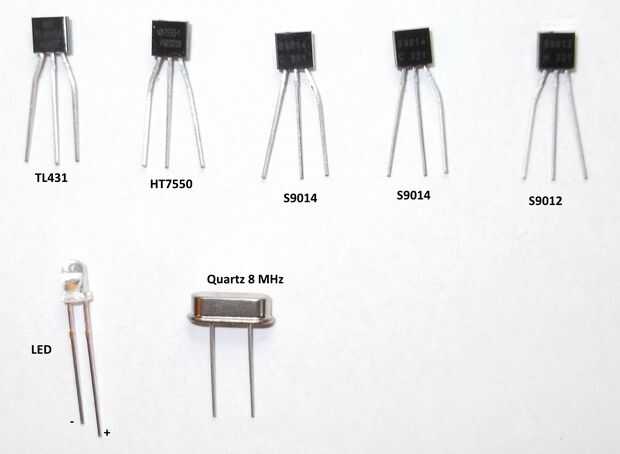

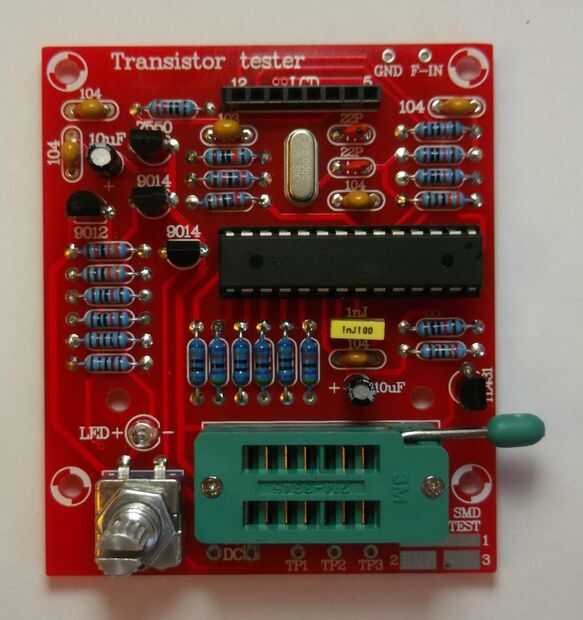

Observamos que los semiconductores no son exactamente lo mismo con el proyecto original (de www.mikrocontroller.net):

  • S9014 en cambio BC547
  • S9012 en cambio BC557
  • TL431 en lugar de LT1004
  • HT7550 en su lugar 78 L 05

Adjunto fichas técnicas de los mismos (por si acaso).
