AVR ISP protoboard encabezado (2 / 5 paso)

Paso 2: Crear secciones de Pin

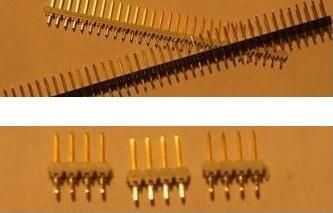

Romper las cabeceras en secciones de 4 pines. Se necesita 5 secciones y 3 secciones de la cabecera de 6 pines para la cabecera de 10 pin.
