Paso 3: Soldar a SOICs

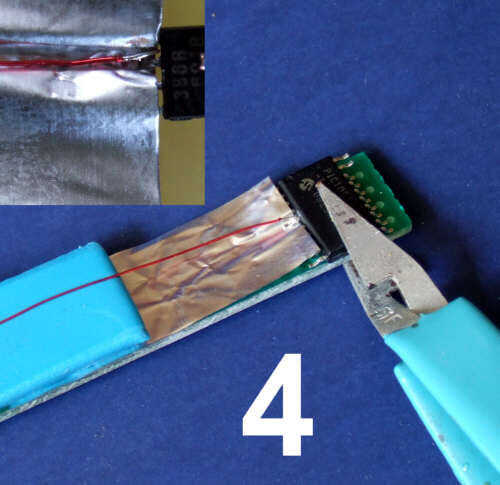

Inserte el borde de una pequeña plaza de papel de aluminio resistente por debajo de la clavija que vas a soldar y sobre los pernos en cada lado (pic4). Esto evitará que la soldadura fluya a los pernos adyacentes. También actuará como un disipador de calor. Abrazadera de la IC en una hoja de FR-4 de fibra de vidrio o perfboard. Ponga un trozo de la Loctite masilla sobre un extremo de la lámina de montaje para mantener en su lugar. El alambre del imán puede entonces ser sujeta con la masilla y en contacto con el pin del IC.

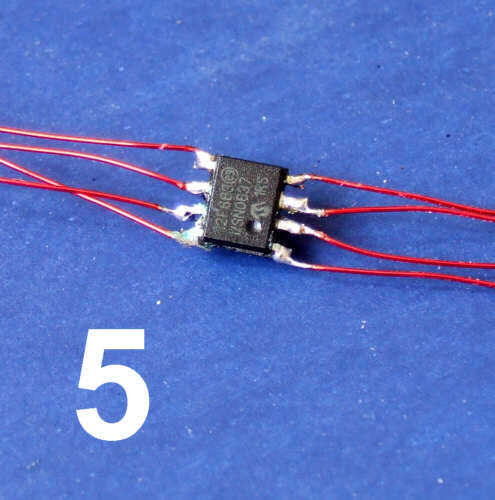

Tira e hilo estaño suficiente para ir a todos los bolos. Puede abrazadera uno de alambre a la Junta de los IC y aluminio protector de la hoja y usar el fino soldadura a soldadura al final del cable con el conector IC. Mueva la hoja y repita el proceso para el resto de los pines. Cuando haya terminado debe tener algo que parece pic5.
Hacer un tablero de arranque
La soldadura de algunos. 1" clavijas encabezado el perfboard con los rastros taladrados a donde va el IC. Pegue el IC para el perfboard. Cuando el pegamento esté seco, doblar y soldar los cables de pre estañado a los pines del cabezal. Trate de evitar los cables cerca uno del otro ya puede causar interferencia o capacitancia perdida en algunos circuitos.
Usted puede olvidar el alambre magneto y simplemente uso corta pedazos de #30 sin aislamiento estañados. La ventaja de dejar el alambre del imán largo y aislado es que permite soldar a los pines del cabezal sin recalentar los empalmes de la soldadura de los pines del IC. Esto reduce el riesgo de dañar la Junta o el IC. Después de haber probado el circuito, es probablemente una buena idea para cubrir los cables con resina epóxica o de líquido de la cinta para aumentar su valor de aislamiento, reducir la posibilidad de interferencia y protegerlos de daños accidentales por manipulación.

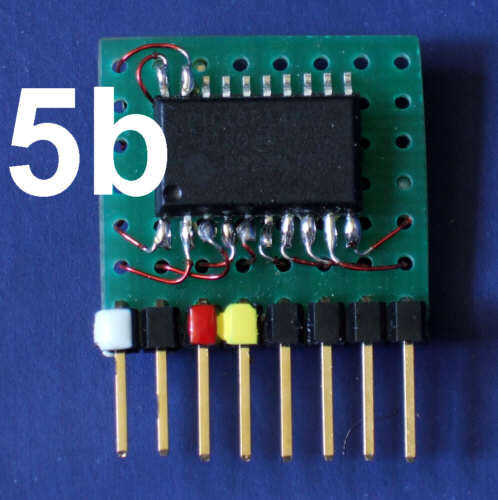

Pic5b muestra un módulo de tablero de Picaxe 20 x-2 breakout SOIC. Le da lo mejor de ambos mundos--un potente microcontrolador en un paquete pequeño y un enchufe fácil de usar en el módulo.
