Avanzado soldadura: Rápido y fácil soldadura de superficie de montaje de componentes (2 / 5 paso)

Paso 2: Con alambre magneto y soldadura especial

Hay dos dificultades principales con componentes muy pequeños de soldadura, evitando demasiado grande una Junta de soldadura que puede corta cerca contactos y soldar rápidamente bastante que usted no dañe el componente.

Esta junta (pic de intro) obras de Breakout con SOIC tamaño ICs. Esta técnica puede utilizarse también para montar varios SOICs u otros componentes de montaje superficial en un perfboard proyecto para circuitos más complejos. Para hacer más fácil requiere especialidad dos artículos--especiales soldadura y alambre magneto.

Soldadura delgada
Cuando los componentes están muy juntas, puede ser difícil soldar sin blobbing encima y un cortocircuito cerca de las almohadillas y los cables. Puede encontrar la mejor solución que he encontrado es usar una pequeña punta de soldador de calor ajustable (1/32") y la soldadura más delgada. Soldadura estándar y baja temperatura soldadura suele. 032" de diámetro que trabaja bien para la mayoría de las cosas. Utilizar thinner. 015" diámetro soldadura le permite controlar fácilmente la cantidad de soldadura en la articulación.

Si utiliza la menor cantidad de soldadura necesaria, no sólo se necesita un volumen más pequeño, pero también le permite soldar una junta lo antes posible. Esto reduce el riesgo de recalentar y dañar los componentes delicados como ICs y la superficie de montaje de LED ' s. Usted puede encontrar el. 015" la soldadura en: Mouser.com

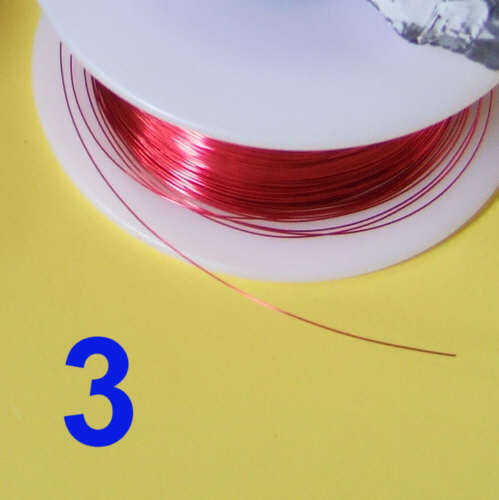

Alambre magneto
En lugar de intentar soldar un IC SOIC a trazas de cobre finas sobre una placa de circuito he encontrado más fácil soldar alambre de Magneto a los pines del IC. Utilizar 30 cable AWG calor imán segregables, disponible en: Mouser.com. Se puede utilizar alambre del imán regular, pero no tira tan fácilmente, por lo que prefiero el alambre del imán segregables calor. Este alambre tiene un recubrimiento que puede ser despojado por soldadura con suficiente calor para derretir el aislante. Dejo una gota grande de soldadura el soldador en contacto con el alambre cuelgan durante 5 o 10 segundos mientras desliza la plancha hacia adelante y hacia atrás. De esta manera me tira el aislamiento y la lata el final antes de intentar soldar que una IC u otro componente de montaje superficial.
