Paso 2: circuitos y conectores
El cubo original fue construido en un tablero prototyping, que es una gran manera de hacerlo, pero no la única forma de hacerlo, especialmente si no hay planes de hacer un cubo!

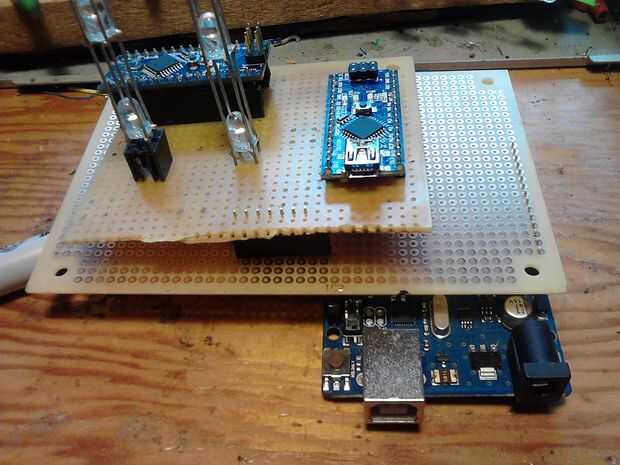

La foto de arriba explora cómo utilizar circuitos de diferentes maneras y puede usar o no usar conectores.
Mediante un conector a menudo es una buena idea si la soldadura es difícil, o si puede ser reemplazar piezas. Si usted no necesita cambiar piezas, entonces a veces la parte derecha en el tablero del circuito de soldadura es una mejor opción. Los beneficios no están utilizando materiales que no necesita, no compra piezas que no necesita, y visualmente menos piezas a menudo es más agradable aspecto.
El charliecube no es mucho más que los LEDs, edificio sin la tarjeta de circuitos reduce el número de parte por una parte, y hace la parte de circuitos de diseño visual y hace un gran impacto sobre el atractivo visual.

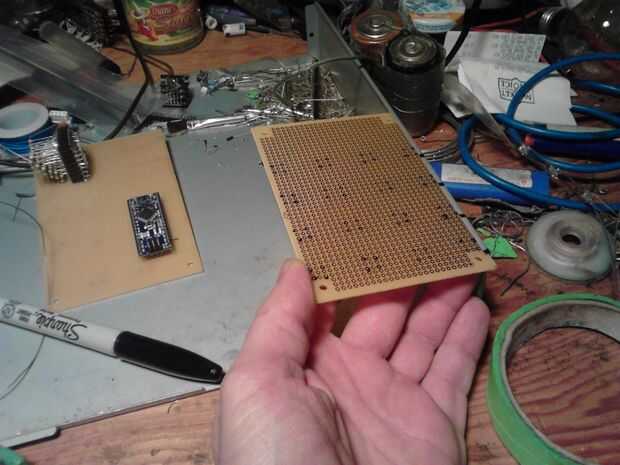

El tamaño del cubo puede ser limitado por el tamaño de la placa de circuito. La tercera imagen muestra cómo reducir la distancia entre los LEDs, basado en el espacio en el circuito. Si no lo hace, usted puede terminar con algo más rectangular que el cubular.

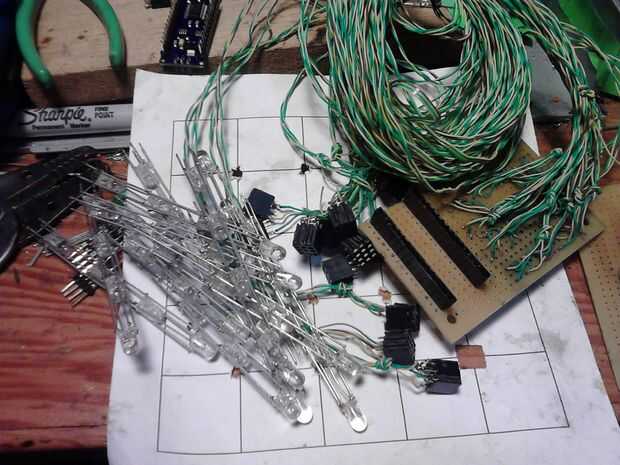

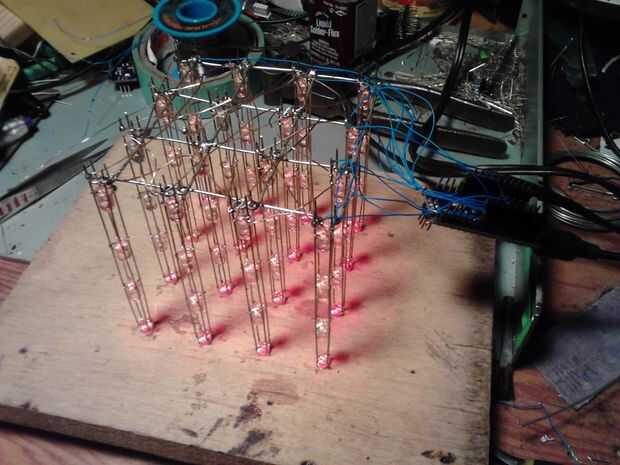

También puede colocar las agujas en los conectores, como se muestra en la imagen primera y la última imagen. La primera imagen es una buena manera de probar LED agujas antes de ponerlos en un cubo. La última imagen muestra cómo utilizar las agujas de una manera totalmente no-cube. El conector se compone de 3 3 zócalos sip pegadas en una cuadrícula de 3 x 3 de la célula. Usted realmente sólo uso los pines de la 4 esquina, pero funciona muy bien para enchufar una sola aguja. Puede pegar la aguja a través de la tela o papel y conectarlo en el otro lado. La usé para hacer un sombrero de groovy.
